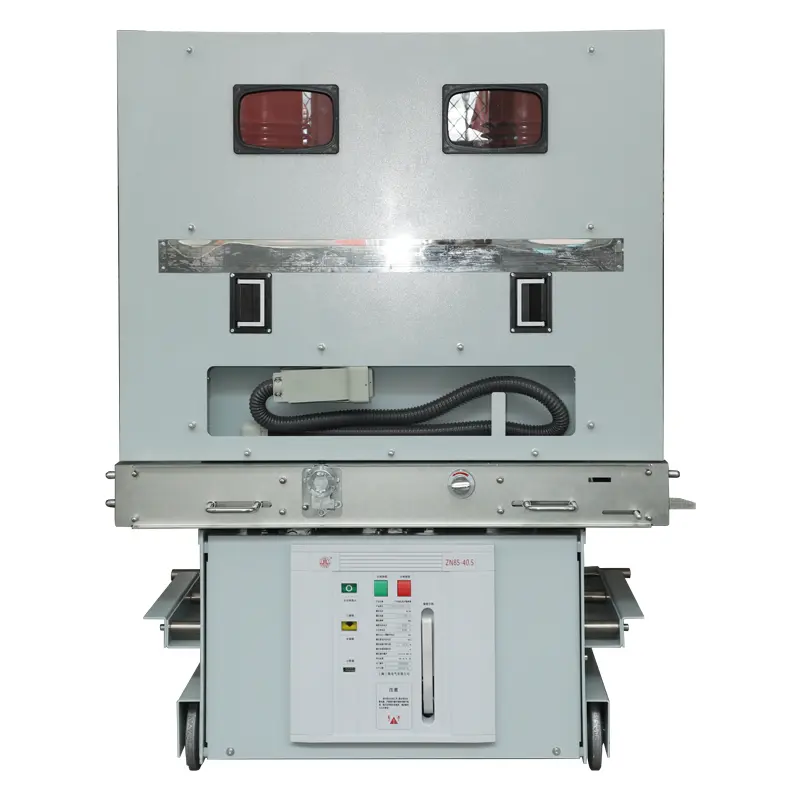

HV vidaus vakuuminis grandinės pertraukiklis

SanGao HV patalpų vakuuminis grandinės pertraukiklis turi tvirtą izoliacijos struktūrą ir naudoja pažangią epoksidinio sandarinimo technologiją, kad pirmą kartą organiškai sujungtų vakuuminio lanko gesinimo kameras, pagrindines elektros grandines, izoliacijos atramas ir kitus komponentus į integruotą sandarų stulpą. Sėkmingai išspręsta vakuuminių grandinės pertraukiklių aplinkos tolerancijos problema, todėl jų taikymas tapo plačiau paplitęs.

Integruotas tvirtas sandarus stulpas pritaikytas savaiminės konvekcijos technologijai, sumaniai išsprendžiant šilumos išsklaidymo problemą, kurią sukelia kietos izoliacinės konstrukcijos. VBR (VS1) -12 serijos tvirtas sandarus patalpų aukštos įtampos vakuuminis grandinės pertraukiklis yra grandinės pertraukiklis, kuris įgyvendina nereikalaujančios priežiūros koncepciją Kinijoje.

Ilgo eksploatavimo trukmės HV vidaus vakuuminio grandinės pertraukiklio lanko gesinimo kameros ir epoksidinio liejimo sandarinimo technologija užtikrina, kad sandarus stulpas būtų integruotas be priežiūros, o didelio patikimumo nuolatinio magneto veikimo mechanizmas, kurį galima naudoti, užtikrina, kad veikimo mechanizmas nereikalauja priežiūros. Elektroninė valdymo dalis atsisako tradicinio pagalbinio jungiklio ir pakeičia jį fotoelektriniu artumo jungikliu ir naudoja visiškai elektroninį maitinimo šaltinį ir pažangų valdymo bloką, kad būtų užtikrintas elektroninės valdymo dalies veikimas be priežiūros.

HV vidaus vakuuminis grandinės pertraukiklis yra patalpų skirstomasis įrenginys, skirtas trifazėms kintamosios srovės 50 Hz maitinimo sistemoms, kurių vardinė įtampa yra 12 kV. Jis naudojamas kaip elektros tinklų įrangos ir elektros įrangos apsaugos ir valdymo blokas pramonės ir kasybos įmonėse. Tinka vietoms, kuriose reikia dažnai dirbti esant vardinei darbinei srovei arba daug kartų atjungti trumpojo jungimo srovę.

Grandinės pertraukiklis turi integruotą veikimo mechanizmo ir grandinės pertraukiklio korpuso dizainą, kuris gali būti naudojamas kaip stacionarus montavimo blokas arba aprūpintas specialiu varomuoju mechanizmu, kad būtų suformuotas rankinis vežimėlis.

HV vidaus vakuuminis grandinės pertraukiklis tinka trifazėms kintamosios srovės maitinimo sistemoms, kurių vardinė įtampa 12KV ir 50Hz dažnis. Jis gali būti plačiai naudojamas elektrinėse, pastotėse, naftos chemijos pramonėje, metalurgijoje, gamybos oro uostuose ir gyvenamuosiuose rajonuose kaip elektros įrenginių valdymo ir apsaugos įtaisas. Jis ypač tinka tose vietose, kur dažnas veikimas arba daugybinės trumpojo jungimo srovės yra atjungtos esant vardinei srovei. Jis gali būti montuojamas patalpų oro izoliuotuose skirstomuosiuose įrenginiuose (pvz., KYN28 ir KYN96), kad būtų galima naudoti. Grandinės pertraukiklis atitinka GB1984 „Aukštos įtampos kintamosios srovės grandinės pertraukikliai“, JB gamyklos T3855 „Aukštos įtampos kintamosios srovės vakuuminiai grandinės pertraukikliai“, DL/T 403 „Techninės 12KV ~ 40,5 kV aukštos įtampos vakuuminių jungiklių užsakymo sąlygos atitinka tokius reikalavimus, kaip atitinkamų grandinių standarto, standarto reikalavimus“. IEC62271-100.

Naudojimo aplinka:

Aplinkos temperatūra: ne aukštesnė kaip +40C, ne žemesnė kaip -15 ℃ (sandėliavimas ir transportavimas leidžiamas -30% C temperatūroje);

Aukštis: ne didesnis kaip 2000 m;

Santykinė oro drėgmė: paros vidurkis ne didesnis kaip 95%, mėnesio vidurkis ne didesnis kaip 90%, paros vidutinis sočiųjų garų slėgis ne didesnis kaip 2,2x10 MPa, mėnesio vidurkis ne didesnis kaip 1,8x10 ° MPa:

Seisminis intensyvumas: ne didesnis kaip 8 lygis;

Vieta be gaisro, sprogimo, rimtos taršos, cheminės korozijos ir stiprios vibracijos.
