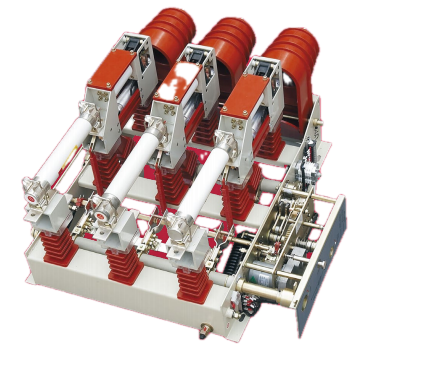

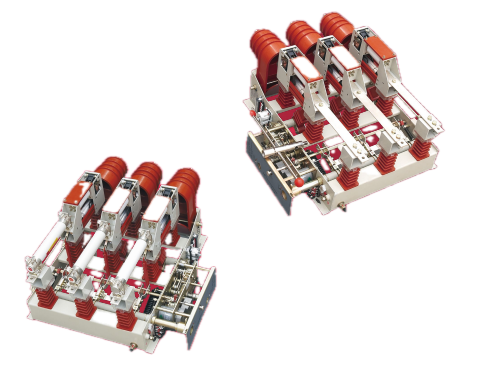

Vakuuminis apkrovos pertraukimo jungiklis ir saugiklių derinys

Vakuuminės apkrovos pertraukimo jungiklis ir saugiklių derinys sujungia vakuuminį pertraukiklį su saugiklio suveikimo koordinavimo sistema. Įprastomis apkrovos sąlygomis jungiklis veikia nepriklausomai. Kai gedimo srovė viršija saugiklio nominalią vertę, saugiklio užmušimo kaištis mechaniškai įjungia jungiklio išjungimo mechanizmą, atidarydamas pagrindinius kontaktus ir išvalydamas grandinę. Tiesiogiai veikiantis izoliacinis atstumas ir pertraukiklio atviras atstumas pasiekiami vienu smūgiu. Įžeminimo sklendė, sujungta su įžeminimo jungikliu, užtikrina matomą įžeminimo jungtį techninei priežiūrai. 12 kV ir 630 A esant 20 kA trumpalaikei srovei aparatas sukurtas patikimam aptarnavimui tiek miesto, tiek kaimo skirstomuosiuose tinkluose.

Darbo principas

Vakuuminio pertraukiklio viduje kontaktai yra užsandarinti didelio vakuumo aplinkoje (paprastai žemiau 10⁻⁴ Pa). Kai veikiant apkrovai kontaktai atsiskiria, iš išgaravusios kontaktinės medžiagos susidaro metalo garų lankas. Tačiau kadangi vakuume praktiškai nėra jonizacijai reikalingų dujų molekulių, lankas negali išsilaikyti ir užgęsta, kai kintamosios srovės srovė pirmą kartą peržengia nulį. Metalo garai greitai kondensuojasi ant kontaktinių paviršių ir ekranavimo, atstatydami dielektrinį stiprumą per milisekundes. Šis lanko gesinimo metodas nereikalauja išorinės terpės (alyvos arba SF₆), todėl kontakto erozija yra minimali.

Produkto privalumai

Kombinuotas perjungimas ir apsauga

Mūsų vakuuminis apkrovos pertraukimo jungiklis ir saugiklių derinys atlieka įprastą apkrovos perjungimą ir su saugikliais užtikrina trumpojo jungimo nutraukimą. Tai pašalina atskiro grandinės pertraukiklio poreikį kiekviename tiektuve ir sumažina kapitalo išlaidas.

Kompaktiškas pėdsakas

Pavaros mechanizmas sumažina pertraukiklio įtampos įtampą ne perjungimo momentu, todėl pertraukiklis ir bendras aparato dydis yra mažesnis. Tai leidžia didesnio tankio išdėstymus žiediniuose pagrindiniuose įrenginiuose ir kompaktiškose pastotėse.

Vieno takto veikimas

Atskyrimo atstumas ir pertraukiklio atviras atstumas pasiekiami vienu judesiu, supaprastinant perjungimo seką ir sumažinant operatoriaus klaidų galimybę.

Matomas įžeminimas saugumui

Įžeminimo sklendė, sujungta su įžeminimo jungikliu, fiziškai ir vizualiai rodo izoliaciją, leidžiančią saugiai atlikti techninę priežiūrą be papildomų įžeminimo įrenginių.

Technologija be SF₆

Vakuuminis pertraukimas pašalina šiltnamio efektą sukeliančių dujų problemas ir išvengia tvarkymo, nuotėkio tikrinimo ir papildymo procedūrų, susijusių su SF₆ įranga.

Gedimų diagnostika

Dažnas saugiklio veikimas paprastai rodo pagrindines sistemos problemas. Toliau pateikiamos pagrindinės priežastys ir korekcinės priemonės:

Sistemos trumpasis jungimas: Kai įvyksta trumpasis jungimas, gedimo srovė greitai ištirpdo saugiklio elementą. Gedimas turi būti nustatytas ir pašalintas (pvz., suremontuoti laidą arba pakeisti sugedusią įrangą), prieš pakeičiant tinkamos vertės saugiklį.

Nuolatinė perkrova: Nuolat veikiant virš vardinės srovės, susidaro per daug šilumos, todėl saugiklis išsilydo. Apkrova turi būti sumažinta iki aparato nominalios vertės arba saugiklio nominalioji vertė turi būti padidinta derinant su sistemos apsaugos tyrimais.

Neteisingas saugiklio pasirinkimas: Jei saugiklio elemento nominalioji galia yra per žema programai, veiksmas gali trukdyti. Patikrinkite saugiklio nominalią vertę pagal transformatoriaus arba tiektuvo talpą ir pakeiskite tinkamo dydžio elementu pagal gamintojo koordinavimo lenteles.

Techniniai parametrai

Taikymo aplinka

Miesto žiediniai tinklai

Vakuuminės apkrovos pertraukimo jungiklis ir saugiklių kombinuotas aparatas tarnauja kaip sekcijų skirstymo jungiklis žiediniuose pagrindiniuose blokuose (RMU). Kompaktiški matmenys, pasiekiami naudojant pavaros mechanizmo konstrukciją, leidžia naudoti didesnio tankio skirstomuosius įrenginius miesto pastotėse, kuriose erdvė yra ribota. Integruotas įžeminimo jungiklis supaprastina techninės priežiūros procedūras, sumažindamas pertraukų laiką atliekant suplanuotus darbus.

Pramoniniai įrenginiai

Pramoninėse įmonėse su keliais apkrovos centrais vakuuminis apkrovos pertraukimo jungiklis ir saugiklių kombinacija užtikrina apkrovos perjungimą transformatorių įėjimo ir tiekimo vietose. Jungiklio ir saugiklio derinio parinktis užtikrina apsaugą nuo trumpojo jungimo be pilno vakuuminio grandinės pertraukiklio išlaidų, tinka nekritiniams tiektuvams, kuriuose prieš srovę teikiama apsauga nuo gedimų.

Kaimo paskirstymo tinklai

Paskirstymas kaimo vietovėse kelia specifinių iššūkių: ilgi tiektuvai, kintama apkrova ir įtampos svyravimai. Pasibaigus ilgiems 10 kV tiektuvams, įtampos kritimas didžiausios apkrovos laikotarpiais gali būti didelis, todėl klientų patalpose gali atsirasti žema įtampa. Aparatas tai sprendžia dviem būdais. Pirma, įrengimas strateginiuose taškuose išilgai ilgų tiektuvų leidžia tinklo operatoriams atskirti liniją, izoliuoti gedimus ir sumažinti nutraukimo zonas. Antra, aparatas gali perjungti transformatorių čiaupus ir kondensatorių blokus, todėl operatoriai gali efektyviau valdyti įtampos profilius. Kaimo aplinkoje ypač svarbus mažas aparato priežiūros poreikis – techninės priežiūros brigados gali nuvažiuoti didelius atstumus, kad pasiektų objektą, todėl įrangos patikimumas tarp apsilankymų tiesiogiai sumažina eksploatavimo išlaidas.

DUK

1 klausimas: kaip vakuuminis pertraukiklis užgesina lanką?

Kai veikiant apkrovai vakuuminio pertraukiklio viduje esantys kontaktai atsiskiria, tarp kontaktinių paviršių susidaro metalo garų lankas. Kadangi pertraukiklis palaiko aukštą vakuumą su keliomis jonizacijai skirtomis dujų molekulėmis, lankas negali išsilaikyti ir užgęsta pirmą kartą natūralaus nulio kirtimo metu. Šis lanko gesinimo būdas yra efektyvus, greitas ir nereikalauja išorinės lanko gesinimo terpės.

2 klausimas: dėl ko dažnai veikia saugiklis ir kaip tai sprendžiama?

Dažnas saugiklio veikimas paprastai rodo sistemos gedimus. Pagrindinės priežastys yra šios: sistemos trumpasis jungimas (dėl gedimo srovės išlydo saugiklio elementą; gedimas turi būti nustatytas ir pašalintas prieš pakeičiant tinkamos vertės saugiklį), nuolatinė perkrova (ilgą laiką veikia virš vardinės srovės; reikia sumažinti apkrovą) arba neteisingas saugiklių parinkimas (saugiklio elemento nominalioji vertė yra per žema, kad būtų galima pritaikyti; reikia pakeisti tinkamos vertės saugiklį).

3 klausimas: kur paprastai naudojamas vakuuminės apkrovos pertraukimo jungiklis ir saugiklių derinys?

Aparatas tinka trifazėms kintamosios srovės vidutinės įtampos sistemoms. Įprastos programos apima žiedinius pagrindinius blokus (RMU), kompaktines pastotes, skirstomųjų linijų skirstymo jungiklius ir transformatorių apsaugą kartu su saugikliais.

4 klausimas: ar šis aparatas gali pakeisti vakuuminį grandinės pertraukiklį?

Ne. Aparatas skirtas apkrovai perjungti ir, kai yra su saugikliais, užtikrina apsaugą nuo trumpojo jungimo. Vakuuminis grandinės pertraukiklis skirtas tiesiogiai nutraukti ir įprastas apkrovos sroves, ir trumpojo jungimo gedimų sroves. Taikomoms programoms, kuriose jau yra apsauga nuo gedimų, šis aparatas yra ekonomiškesnis sprendimas nei visiškas vakuuminis grandinės pertraukiklis.

Kodėl verta rinktis SanGao?

1. Gamybos pajėgumai

„SanGao“ valdo 10 mu (6 667 m²) sklypą Liuši, Džedziango mieste, kuriame yra 10 000 m² gamybinio ploto, įrengtos specialios vidutinės įtampos skirstomųjų įrenginių surinkimo ir bandymo linijos.

2. Techninė komanda

Įmonėje dirba 120 darbuotojų, įskaitant 20 vidutinio ir aukštesnio lygio inžinierių, užsiimančių mechaniniu projektavimu, aukštos įtampos izoliacija ir kokybės užtikrinimu. Įstatinis kapitalas yra 81,68 mln. RMB, bendras turtas apie 200 mln. RMB.

3. Sertifikuotos kokybės sistemos

Gamyba vykdoma pagal ISO 9001:2008, ISO 14001 ir ISO 45001 sertifikatus. Tam reikalinga dokumentuota tiekėjo kontrolė, gaunamas patikrinimas, procesų patikrinimai ir galutinis priėmimo bandymas.

4. Proceso atsekamumas

n ERP sistema seka medžiagas, gamybos operacijas ir bandymų įrašus. Kiekvienas blokas yra serijinis su archyvuotais bandymų duomenimis, kad būtų galima visiškai atsekti.

5. Įprastas testavimas

Kiekvienam aparatui atliekami dielektrinio atsparumo bandymai (pagrindinės grandinės ir įžeminimo), mechaninio veikimo bandymai rankiniu ir elektriniu valdymu bei kontaktinės varžos matavimai. Mėginių blokams atliekami trumpalaikiai srovės bandymai, siekiant patvirtinti 20 kA / 4 s.

6. Techninės partnerystės

„SanGao“ bendradarbiauja su Xi'an Senyuan, Pekino elektros tyrimų institutu ir Siano aukštos įtampos tyrimų institutu, kad būtų tikrinami tipai ir atitiktų GB bei IEC standartus.

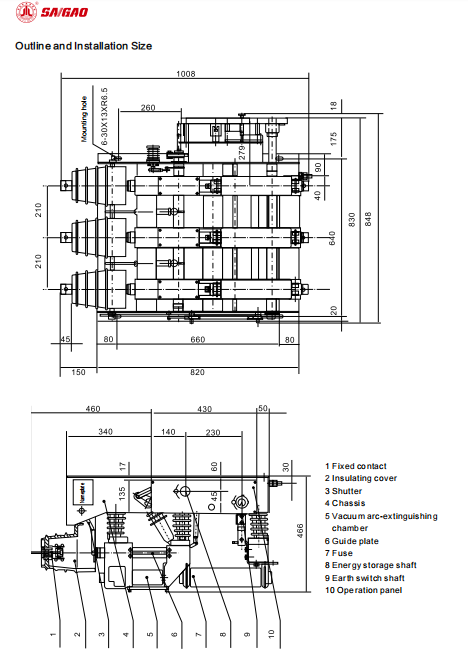

Komponentų suskirstymas

Nr.	Komponentas
1	Fiksuotas kontaktas
2	Izoliacinis dangtelis
3	Užraktas
4	Važiuoklė
5	Vakuuminė lanko gesinimo kamera
6	Vadovo plokštė
7	Saugiklis
8	Energijos kaupimo velenas
9	Įžeminimo jungiklio velenas
10	Valdymo skydelis
