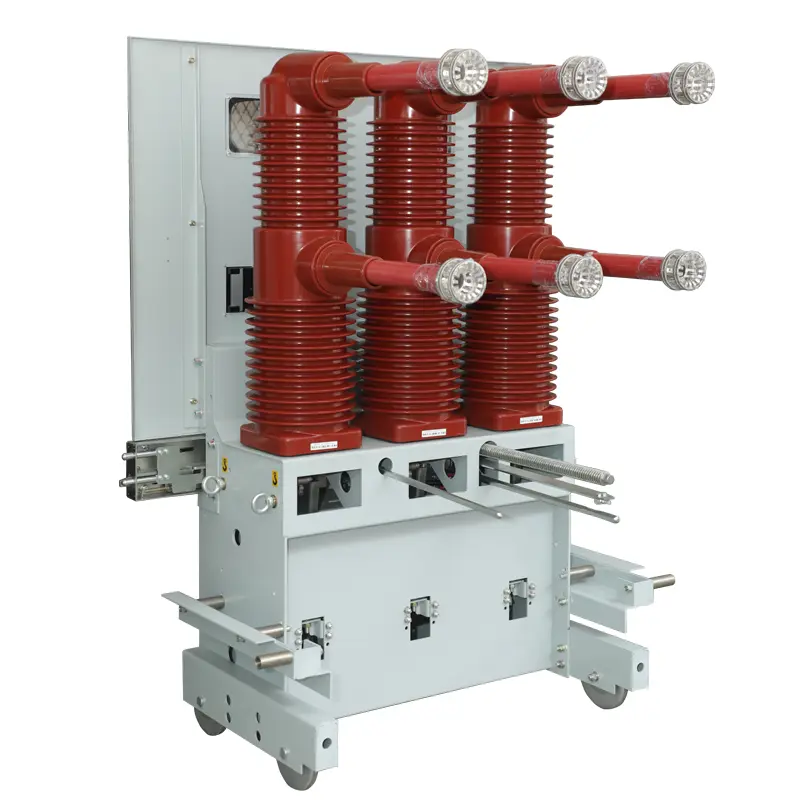

Rankinio vežimėlio tipo vakuuminis grandinės pertraukiklis

SanGao aukštos kokybės rankinio tipo vakuuminis grandinės pertraukiklis tinka naudoti trifazėse AC 50HZ, 40,5kV sistemose ir gali būti naudojamas apkrovos srovei, perkrovos srovei ir gedimų srovei pramonės ir kasybos įmonėse, elektrinėse ir pastotėse. Jis taip pat tinka dažno veikimo scenarijus. Šis grandinės pertraukiklis turi viršutinę ir apatinę išdėstymo struktūrą, efektyviai sumažindamas grandinės pertraukiklio gylį.

Būdingas

Rankinio vežimėlio tipo vakuuminio grandinės pertraukiklio gamyba atitinka Kinijos nacionalinius standartus GB1984-2003 „AC aukštos įtampos grandinės pertraukikliai“, DL/T403-2000 „Techninės 3,6–40,5 kV vidaus vakuuminių grandinės pertraukiklių užsakymo sąlygos“. Grandinės pertraukiklio veikimo mechanizmas yra spyruoklinis energijos kaupimo tipas, kuris gali būti valdomas kintamosios arba nuolatinės srovės energijos kaupikliu arba rankiniu būdu.

Jungiklis taip pat gali būti aprūpintas ilgalaikiu nuolatinio magneto veikimo mechanizmu, kurio mechaninė tarnavimo trukmė yra iki 20 000 kartų, ir gali būti naudojamas itin dažnose darbo situacijose.

Grandinės pertraukiklis yra suprojektuotas priekinėje ir galinėje padalintoje konstrukcijoje, kurią galima naudoti kaip stacionarų instaliacijos įrenginį arba kaip viduryje montuojamas blokas su važiuokle.

Taikant sudėtinę izoliacijos struktūrą, trifazė lanko gesinimo kamera ir su jais įkrautas korpusas yra izoliuoti trimis nepriklausomais epoksidinės dervos izoliacijos gaubtais. Pritaikius sudėtinę izoliacijos struktūrą, grandinės pertraukiklis atitinka oro atstumo ir valkšnumo atstumo reikalavimus normaliomis eksploatavimo sąlygomis ir efektyviai sumažina grandinės pertraukiklio tūrį. Pagrindinės elektros grandinės vakuuminio lanko gesinimo kamera ir dinaminė bei statinė laidžioji jungtis yra sumontuotos izoliacijos konstrukcijos viduje, todėl atstumas tarp fazių yra tik 300 mm.

Visos elektros jungtys pagrindinėje grandinėje yra fiksuotos ir pasižymi dideliu patikimumu

Naudojimo aplinka:

Aukštis: žemiau 3000 m;

Aplinkos temperatūra: maksimali +40 ℃, minimali -15 ℃;

Santykinė oro drėgmė: paros vidurkis ne didesnis kaip 95 %, mėnesio vidurkis ne didesnis kaip 90 %

Seisminis intensyvumas: žemiau 8 lygio;

Vietos, kuriose nėra ugnies, sprogimo, korozinių dujų ir stiprios vibracijos,
