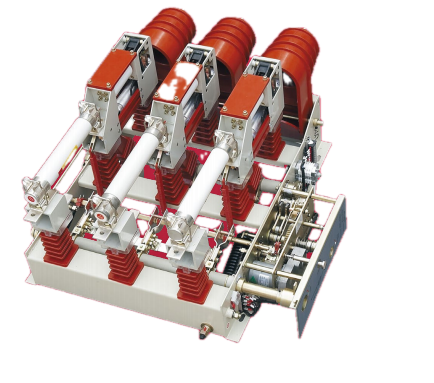

Vidinis kintamosios srovės aukštos įtampos vakuuminis apkrovos pertraukiklis su įžeminimo jungikliu

Vidinis kintamosios srovės aukštos įtampos vakuuminis apkrovos pertraukiklis su įžeminimo jungikliu iš Kinijos tiekėjo ir gamintojo SanGao Electric yra techniškai patikimas ir ekonomiškas paskirstymo sprendimas. Šis įrenginys, kurio vardinė įtampa yra 12 kV ir 630 A, gali atlaikyti 20 kA trumpą laiką, yra naudojamas saugiai prijungti ir atjungti trifazių kintamosios srovės 50 Hz sistemų grandinę, tinkančią miesto žiediniams pagrindiniams įrenginiams, pramoninėms tiekimo spintoms, transformatorių įvadams ir kaimo paskirstymo skirstymo taškams.

Siųsti užklausą

Prekės aprašymas

Sangao vidaus kintamosios srovės aukštos įtampos vakuuminis apkrovos pertraukiklis su įžeminimo jungikliu tinka trifaziam AC50Hz žiediniam tinklui arba gnybtų maitinimo šaltiniui ir pramoninei elektros įrangai, daugiausia naudojama apkrovai valdyti ir trumpojo jungimo apsaugai. Apkrovos pertraukimo jungiklis sukuria ir nutraukia apkrovos srovę, uždarojo ciklo srovę, tuščiosios eigos transformatorių ir kabelio įkrovimo srovę. Derinys gali nutraukti bet kokią srovę iki vardinės trumpojo jungimo srovės. Tiesiogiai veikiantis izoliacinis atstumas ir lanko gesinimo kamera yra susieti su rankine ir elektrine funkcija. Jo unikalus pavaros mechanizmas leidžia lanko gesinimo kamerai išlaikyti aukštą įtampą tik uždarymo ir gamybos momentu, o tai užtikrina mažą tūrį ir lengvą svorį.

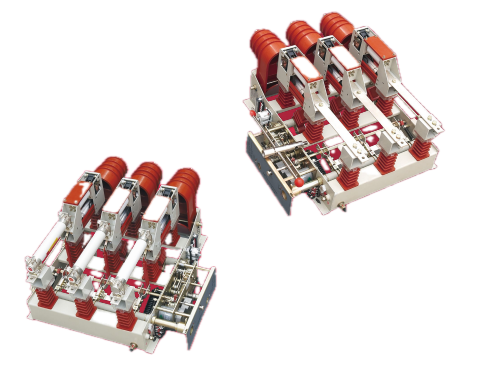

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Kas yra vakuuminis apkrovos pertraukiklis?

Šis vidaus kintamosios srovės aukštos įtampos vakuuminės apkrovos pertraukiklis su įžeminimo jungikliu yra trifazis kintamosios srovės 50 Hz patalpų perjungimo įtaisas, skirtas žiediniam tinklui, terminalų maitinimui ir pramoninei įrangai. Įrenginyje naudojamas vakuuminis pertraukiklis, skirtas užgesinti lanką, ir spyruoklinis valdymo mechanizmas (rankinis arba elektrinis). Pasirenkamas įžeminimo jungiklis su mechaniniu blokavimu ir įžeminimo sklende užtikrina matomą izoliaciją techninei priežiūrai. Įrengus saugiklius, agregatas pertraukia trumpojo jungimo sroves, kai įjungiamas smogtuvas. Nominali įtampa 12 kV, vardinė srovė 630 A, trumpalaikė atsparumo srovė 20 kA.

Produkto funkcijos

Apkrovos srovės perjungimas

Vidinis kintamosios srovės aukštos įtampos vakuuminis apkrovos pertraukiklis su įžeminimo jungikliu normaliomis eksploatavimo sąlygomis sukuria ir nutraukia apkrovos sroves iki 630 A, apimančias tipines tiektuvo ir transformatoriaus apkrovas.

Uždarojo kontūro srovės perjungimas

Perjungia uždaro ciklo sroves žiedinio tinklo konfigūracijose, kad būtų galima perkelti apkrovą tarp tiektuvų nenutraukiant tiekimo tolesniems klientams.

Be apkrovos transformatoriaus srovės perjungimas

Mūsų lauko aukštos įtampos atjungiamasis vakuuminis pertraukos apkrovos jungiklis sukuria ir nutraukia iki 1600 kVA talpos transformatorių tuščiosios eigos sroves, atitinkančias paskirstymo transformatorių įmagnetinimo ir pastovios būsenos sužadinimo srovės lygius.

Kabelio įkrovimo srovės perjungimas

Sukuria ir nutraukia kabelių įkrovimo sroves požeminėms arba oro kabelių sekcijoms, leidžiančias įjungti ir atjungti kabelių tiektuvus.

Apsauga nuo trumpojo jungimo (su saugikliais)

Kai sukonfigūruota su srovę ribojančiais saugikliais, saugiklio užmušimo mechanizmas įjungia jungiklio išjungimo juostą, atidarydamas visas tris fazes aptikus gedimą. Agregatas gali nutraukti bet kokią srovę iki nominalios trumpojo jungimo vertės, sudarydamas antrinį apsaugos sluoksnį, kur pirminiai gedimų šalinimo įtaisai yra prieš srovę esantys pertraukikliai arba relės.

Techninės priežiūros izoliacija

Integruotas įžeminimo jungiklis, kai jis uždarytas, užtikrina matomą įžeminimo jungtį apkrovos pusėje. Įžeminimo sklendė fiziškai blokuoja prieigą prie įtampingųjų dalių, todėl techninės priežiūros personalas gali patikrinti izoliaciją ir saugiai dirbti su pasroviui skirta įranga.

Apkrovos pertraukiklio jungiklis prieš vakuuminį grandinės pertraukiklį

Funkcija	Apkrovos pertraukos jungiklis (šis įrenginys)	Vakuuminis grandinės pertraukiklis (VCB)
Normalus apkrovos srovės perjungimas	Taip	Taip
Trumpojo jungimo gedimo srovės pertraukimas	Ne (tik su saugiklių deriniu)	Taip (iki jo pertraukimo galios)
Integruotas įžeminimo jungiklis	Standartinis variantas	Nebūdinga; reikalingas atskiras įžeminimo jungiklis
Tipiškas pritaikymas	Tiektuvas, žiedinis pagrindinis, transformatoriaus įvadas, kai apsauga nuo gedimų yra prieš srovę	Pagrindinis tiektuvų ir transformatorių apsaugos įtaisas
Kaina	Žemesnis	Aukščiau

Techniniai parametrai

Parametras	Vertė	Interpretacija
Nominali įtampa	12 kV	Suderinamas su standartiniais 10–12 kV skirstomaisiais tinklais visame pasaulyje.
Nominali srovė	630 A	Palaiko tipines tiektuvo ir transformatoriaus apkrovas iki 10 MVA esant 10 kV.
Trumpalaikis atsparumas srovei	20 kA (4 s)	Gali nešti gedimo srovę, kol apsauga prieš srovę pašalins gedimą.
Įžeminimo jungiklis	Neprivaloma (pažymėta D)	Suteikia integruotą įžeminimą su gamybos pajėgumu.
Veikimo mechanizmas	Spyruoklinis mechanizmas (žymimas /T)	Palaiko rankinį ir elektrinį valdymą; vietoje patikrintas patikimumas.

Struktūrinis projektavimas

Tiesioginio veikimo izoliacinis atstumas ir lanko gesinimo kameros jungtis
Izoliacinis tarpas ir vakuuminis pertraukiklis yra mechaniškai sujungti, kad veiktų vienu judesiu. Tai užtikrina, kad matomą pertrauką visada lydėtų visiškai atidarytas pertraukiklis.

Pavaros mechanizmas

Pertraukiklis įjungiamas tik uždarymo ir atidarymo momentu, sumažinant vakuuminės kameros elektros įtampą. Tai suteikia kompaktiškesnį pertraukiklio dydį ir prailgina kontakto tarnavimo laiką.

Įžeminimo sklendė

Metalinė sklendė yra tarp fiksuotų ir judančių kontaktinių vamzdžių ir yra užfiksuota su įžeminimo jungikliu. Kai įžeminimo jungiklis uždarytas, sklendė fiziškai izoliuoja įtampingąsias dalis, suteikdama matomą ir patikrinamą įžeminimo jungtį techninei priežiūrai.

Mechaninis blokavimas

Neleidžia uždaryti įžeminimo jungiklio, nebent pagrindiniai kontaktai yra atidaryti, ir neleidžia atidaryti pagrindinių kontaktų, kai įžeminimo jungiklis uždarytas.

Taikymo laukai

Vidinis kintamosios srovės aukštos įtampos vakuuminis apkrovos pertraukiklis su įžeminimo jungikliu turi puikų suderinamumą:

1. Miesto žiediniai pagrindiniai įrenginiai (RMU), skirti skirstyti į dalis ir perjungti apkrovą.

2. Pramoninio paskirstymo transformatorių įėjimo plokštės ir tiekimo spintos.

3. Galiniai maitinimo taškai radialiniuose tinkluose.

4. Kaimo paskirstymo tinklai – įrenginys gali būti naudojamas ilgų tiektuvų skirstymui, sumažinant išjungimo zonas ir leidžiant reguliuoti įtampą per kondensatorių blokų perjungimą.

5. Patalpų įrenginiai metaliniais skirstomaisiais įrenginiais; Vakuuminė technologija pašalina SF6 dujų naudojimą ir su tuo susijusias aplinkosaugos problemas.

Įmonės profilis ir gamybos pajėgumai

Priemonė: 10 m² (6 667 m²) sklypas Liušyje, Džedziango valstijoje, su 10 000 m² gamybos ploto.

Darbo jėga: 120 darbuotojų, iš jų 20 vidutinių ir aukštesnių techninių specialistų. Įstatinis kapitalas 81,68 mln. RMB, bendras turtas apie 200 mln. RMB.

Sertifikatai: ISO 9001:2008 (kokybė), ISO 14001 (aplinka), ISO 45001 (darbuotojų sveikata ir sauga).

Proceso valdymas: ERP sistema medžiagų įsigijimui, gamybai ir atsekamumui. Įprastinis bandymas apima kiekvieno įrenginio dielektrinio atsparumo, mechaninio veikimo ir kontaktinio atsparumo patikrinimus.

Techninės partnerystės: Bendradarbiavimas su Xi'an Senyuan, Pekino elektros tyrimų institutu ir Siano aukštos įtampos tyrimų institutu tipo bandymų ir standartų laikymosi srityje.

DUK

1 klausimas: Ar šis vidaus kintamosios srovės aukštos įtampos vakuuminis apkrovos pertraukiklis su įžeminimo jungikliu gali pakeisti vakuuminį grandinės pertraukiklį?
Ne. Jis skirtas tik apkrovai perjungti. Siekiant apsaugoti nuo trumpojo jungimo, jis turi būti suporuotas su saugikliais arba pasikliauti priešais esančiais grandinės pertraukikliais.

2 klausimas: kokios priežiūros reikia vakuuminiam pertraukikliui?
Vakuuminis pertraukiklis yra sandarus ir nereikalauja priežiūros. Įprastos patikros apima mechaninį veikimą, tepimą ir blokavimo patikrą.

3 klausimas: ar įžeminimo jungiklis yra standartinis ar neprivalomas?
Įžeminimo jungiklis yra pasirenkamas (pažymėtas D). Kai nurodyta, jis yra mechaniškai sujungtas su pagrindiniais kontaktais saugiai priežiūrai.

4 klausimas: koks yra tipiškas pristatymo laikas ir pritaikymo galimybė?
Standartiniai įrenginiai su spyruokliniu mechanizmu ir įžeminimo jungikliu pristatomi per 4–6 savaites. Pagal pageidavimą galimi pritaikymai (pagalbiniai kontaktai, tvirtinimas, mechanizmų modifikacijos).

Techniniai parametrai

Žemiau galite patikrinti dvi mūsų rankinio tipo vakuuminio apkrovos pertraukimo jungiklio su atjungimo jungikliu parametrų duomenų versijas:

Sangao vidaus kintamosios srovės aukštos įtampos vakuuminis apkrovos pertraukiklis su įžeminimo jungikliu tinka trifaziam AC50Hz žiediniam tinklui arba gnybtų maitinimo šaltiniui ir pramoninei elektros įrangai, daugiausia naudojamas apkrovos valdymui ir apsaugai nuo trumpojo jungimo. Apkrovos pertraukimo jungiklis sukuria ir nutraukia apkrovos srovę, uždarojo ciklo srovę, tuščiosios eigos transformatorių ir kabelio įkrovimo srovę. Derinys gali nutraukti bet kokią srovę iki vardinės trumpojo jungimo srovės. Tiesiogiai veikiantis izoliacinis atstumas ir lanko gesinimo kamera yra susieti su rankine ir elektrine funkcija. Jo unikalus pavaros mechanizmas leidžia lanko gesinimo kamerai išlaikyti aukštą įtampą tik uždarymo ir gamybos momentu, o tai užtikrina mažą tūrį ir lengvą svorį.

Nr.	Prekė	Vienetas	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Nominali įtampa	KV	12	12
2	Vardinis dažnis	HZ	50	50
3	Nominali srovė	A	630	125
4	1min galios dažnio atsparumo įtampai Žaibo impulsų atsparumas įtampai	KV	Lanko gesinimo kameros atidarymo atstumas: 30, fazė-fazė 42; per izoliacinį atstumą 48 Fazė į fazę 75; per izoliacinį atstumą 85	Lanko gesinimo kameros atidarymo atstumas: 30, fazė-fazė 42; per izoliacinį atstumą 48 Fazė į fazę 75; per izoliacinį atstumą 85
5	Nominali dinaminė srovė (pika)	KA	50	-
6	4S šiluminio stabilumo srovė	KA	20	-
7	Nominali aktyviosios apkrovos pertraukimo srovė	A	630	125
8	Nominali uždarojo ciklo pertraukimo srovė	A	630	125
9	Nominali laido įkrovimo trūkimo srovė	A	10	10
10	Be apkrovos transformatoriaus pertraukimo galia	KVA	1250	1250
11	Nominali trumpojo jungimo pertraukimo srovė	KA	-	31.5
12	Nominali perdavimo srovė, vardinė perėmimo srovė	A	-	2000
13	Saugiklio modelis	-	SDLAJ-12	SFLAJ-12
14	Puolėjo išėjimo energija	J	-	2-5 (vidutinis)
15	Nominali trumpojo jungimo srovė	KA	50	50
16	Įžeminimo jungiklio vardinė dinaminė srovė	KA	50	50
17	2S įžeminimo jungiklio šiluminio stabilumo srovė	KA	20	20
18	Pagalbinės grandinės vardinė įtampa	V	AC/CD220;110	AC/CD220;110
19	Mechaninis tarnavimo laikas	-	10000	10000

Metmenys ir diegimo dydžio bei komponentų suskirstymas

Nr.	Komponentas
1	Fiksuotas kontaktas
2	Izoliacinis dangtelis
3	Užraktas
4	Važiuoklė
5	Vakuuminė lanko gesinimo kamera
6	Vadovo plokštė
7	Saugiklis
8	Energijos kaupimo velenas
9	Įžeminimo jungiklio velenas
10	Valdymo skydelis
