Elektros viršįtampių apsaugos pertraukiklio saugiklio išjungimas

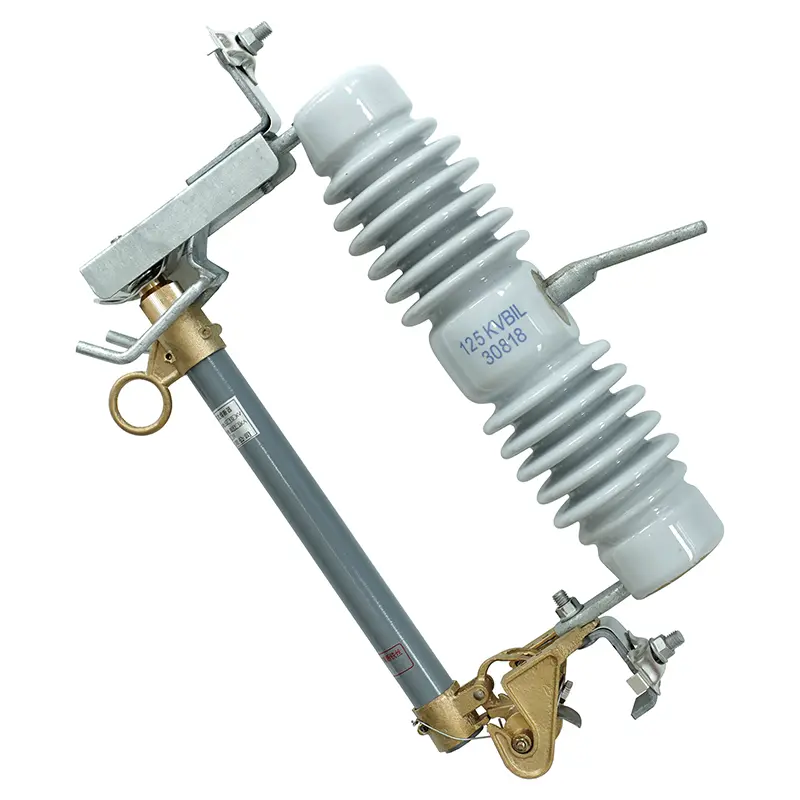

Kinijoje pagaminta SanGao elektros viršįtampių apsaugos pertraukiklio saugiklio išpjova yra labai ekonomiškas, grynas fizinės apsaugos metodas vidutinės įtampos linijoms. Sujungus mechaninį grandinės atjungimą su puikiomis šiluminio lanko gesinimo galimybėmis, šis įrenginys veikia kaip pagrindinė užkarda oro linijoms nuo 11KV iki 38KV. Jis veiksmingai riboja didžiausias trumpojo jungimo sroves, kad apsaugotų brangų skaitmeninį turtą, pvz., įtampos reguliatorius ir išmaniuosius atjungiklius, todėl tai yra esminis didmeninis pasirinkimas sudėtingiems elektros paskirstymo projektams.

Išspręstos inžinerinės kliūtys: terminio nuovargio įveikimas

Pagrindinis standartinių viršsrovių išjungimo gedimo būdas yra viršutinių kontaktų sąrankų terminis nuovargis, dėl kurio atsiranda silpnas kontaktinis slėgis, atsiranda lankas ir vietinis tirpimas. „SanGao“ tai išsprendžia naudodama storus, sidabruotus vario lydinio kontaktinius blokus, paremtus tvirtomis nerūdijančio plieno lakštinėmis spyruoklėmis. Ši sąranka palaiko pastovų mechaninį slėgį per dešimtmečius trunkančius temperatūros svyravimus.

Be to, nors konkurentų modeliuose dažnai naudojamos trapios, žemos kokybės dervos, kurios deformuojasi esant ypač dideliam saulės spindulių kaitinimui, SanGao naudoja specializuotą lauko kokybės elektrinę keramiką ir UV stabilizuotas kompozicines medžiagas. Tai užtikrina, kad įrenginys išlaikys struktūrinį vientisumą pūslėmis +40°C vasarą ir -40°C žiemomis.

Techniniai duomenys ir aplinkosaugos taisyklės

Elektros viršįtampių apsaugos saugiklio saugiklio išjungimo veikimo stabilumas garantuojamas, kai jis naudojamas laikantis šių tikslių parametrų:

• Sistemos darbinė įtampa:Nuo 11KV iki 38KV oro skirstomieji tinklai.

• Aplinkos darbinė temperatūra:-40°C iki +40°C.

• Aukščio apribojimas:Maksimalus 1000 metrų be reguliavimo (galima pritaikyti inžineriją aukštesniems aukščiams).

• Vardinis kintamosios srovės dažnis:Maksimalus tinklo veikimas iki 100 Hz.

• Pertraukimo įvertinimas:Galimybė nutraukti iki dešimčių tūkstančių amperų.

• Struktūrinės apkrovos riba:Negali viršyti nurodytos vardinės mechaninės apkrovos.

Tikslinės programos ir projektai

Šis universalus elektros viršįtampio apsauginio pertraukiklio saugiklio išjungiklis yra plačiai integruotas į:

• Nuotekų valymo įrenginiai:Apsaugo didelės galios pramoninių siurblių variklius nuo linijų gedimų, atsirandančių dėl regioninio tinklo nestabilumo.

• Metalurgijos ir kasybos operacijos:Naudojamas didelio dulkių ir vibracijos aplinkoje, kad būtų apsaugotos oro tiekimo linijos, tiekiančios lydymo krosnis.

• Gyvenamųjų namų energetika:Užtikrina patikimą, mažai priežiūros reikalaujančią grandinių izoliaciją ant viršutinių paskirstymo čiaupų, maitinančių didelio tankio gyvenamuosius kompleksus.

Išsamus diegimo vadovas

Prie kiekvienos siuntos pridedamas išsamus, žingsnis po žingsnio grafinis diegimo vadovas. Įrenginys turi universalius NEMA tvirtinimo laikiklius, kurie lengvai tvirtinami prie standartinių medinių arba betoninių skersinių. Įrengimui reikia minimalių specializuotų įrankių, o įprastomis lauko sąlygomis standartinės komunalinių paslaugų linijos brigados jį gali atlikti maždaug per 30 minučių.

Apsauga nuo viršįtampių ir elektros DUK

Ar galima šią elektros viršįtampio apsaugos pertraukiklio saugiklio išjungimą montuoti horizontaliai ant skersinio?

Ne, jis turi būti sumontuotas tam tikru kampu (paprastai 15–20 laipsnių nuo vertikalios). Šis nuolydis būtinas norint užtikrinti, kad gravitacija trauktų saugiklio laikiklį žemyn į atvirą padėtį iškart po vidinio elemento išsilydymo.

Kaip šis mechaninis išjungimas apsaugo skaitmeninę pasroviui skirtą elektroniką nuo viršįtampių anomalijų?

Išlydydama per milisekundes didelio trumpojo jungimo metu, saugiklių juostelė apriboja didžiausią pralaidumo srovę (I²t). Tai neleidžia dideliems šiluminės energijos šuoliais pasiekti ir sunaikinti elektroninius komponentus.

Kokios periodinės priežiūros reikia šiam išjungimo jungikliui?

Kadangi tai yra fizinis mechaninis įrenginys, pasižymintis dideliu veikimo tikrumu, jam reikia labai mažai priežiūros. Linijos brigados turėtų vizualiai apžiūrėti kontaktinius paviršius, ar nėra duobių, ir nuvalyti izoliatoriaus korpusą per standartines metines sistemos patikras.
