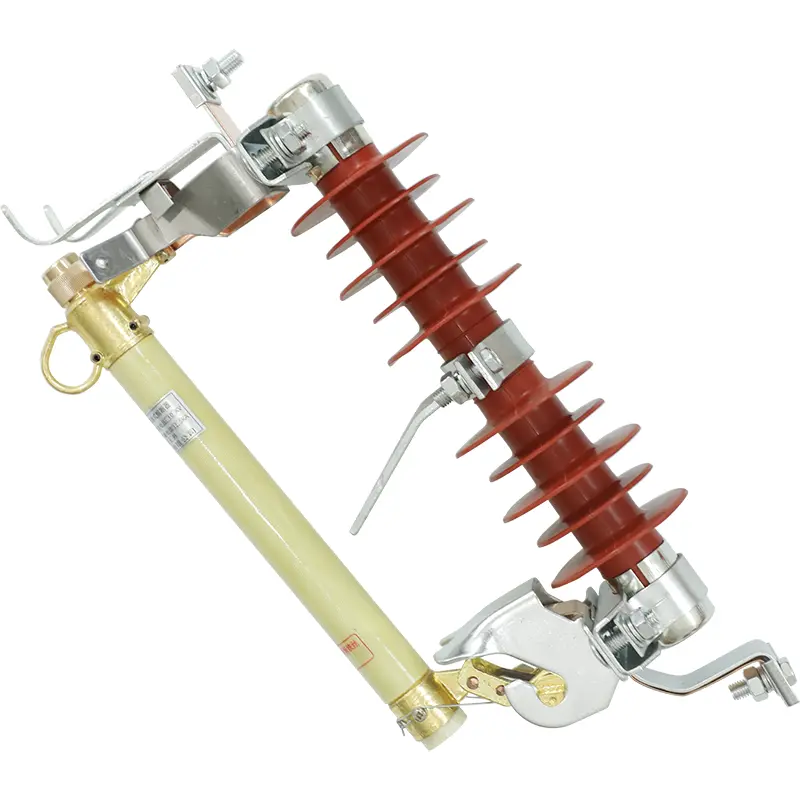

Lauko aukštos įtampos jungiklio išjungimo saugiklis

SangaoLauko aukštos įtampos jungiklio išjungimo saugiklisyra pagrindinis apsauginis elementas, sukurtas apsaugoti maitinimo sistemos įrangą nuo pažeidimų ir pavojingų elektros sąlygų. Šis išjungiamasis grandinės pertraukiklis, turintis tvirtą keraminę izoliatoriaus atraminę konstrukciją, įvykus gedimui užtikrina tiesioginę teigiamą fizinę atvirą grandinę. Saugiklio elementas yra tiksliai sukalibruotas, kad greitai ištirptų, kai praeina perkrovos srovė, per milisekundes nutraukiant elektros srovės kelią ir visiškai užkertant kelią transformatoriaus gedimui.

Produkto našumo parametrai

Šio lauko aukštos įtampos apsaugos jungiklio išjungimo saugiklio struktūrinis veikimo saugumas priklauso nuo griežto šių patikrintų aplinkosaugos kriterijų laikymosi:

Teigiamos nukritimo izoliacijos mechanika

Dažnas žemos kokybės apsauginių jungiklių gedimo taškas yra tendencija, kad saugiklio vamzdelis prilimpa vietoje, kai jungtis išsilydo, todėl susidaro pavojingas nuolatinis paviršiaus lankas. Sangao veikimo mechanizmas pašalina šį pažeidžiamumą naudodamas spyruoklinės perjungimo svirties mazgą. Saugiklio elementas įtemptas yra prijungtas prie apatinio vyrio mechanizmo.

Mikrosekundės viršsrovė sukelia metalinės juostos išsilydymą, vidinė mechaninė įtampa nukrenta iki nulio. Dėl šio jėgos pasikeitimo spyruoklės svirtis atsipalaiduoja, todėl visas saugiklis nukrenta į išorę ir žemyn nuo savo svorio.

Šis nuleidimo veiksmas sukuria labai matomą, fizinį oro pertrauką, kurią komunalinių paslaugų linijų brigados gali atpažinti nuo žemės net per stiprų lietų ar nakties audras, supaprastinant trikčių šalinimo ir atstatymo laiką.

Pagrindinės sistemos programos ir platinimo projektai

Šis patvarus lauko aukštos įtampos jungiklio išjungimo saugiklis yra pagrindinė gynybos linija įvairiuose energetikos projektuose:

• Ant stulpo montuojamo transformatoriaus apsauga:Įrengtas tiesiai paskirstymo transformatorių aukštos įtampos pusėje, kad būtų užtikrinta nebrangi ir labai patikima apsauga nuo viršsrovių.

• Kaimo filialų sektoriai:Montuojamas pagrindiniuose ilgų oro linijų atšakų taškuose, siekiant izoliuoti lokalizuotus gedimus ir užkirsti kelią plataus masto regioniniams elektros energijos tiekimo nutraukimams.

• Pramoninių įrenginių pastočių tiekimas:Suteikia pirminę apsaugą nuo trumpojo jungimo įeinančiose oro linijose, maitinančiose kasybos įrenginius ir gamybos įrenginius.

Kokybės kontrolės testavimas

Sangao gamina visus lauko skirstomuosius įrenginius pagal griežtą ISO9001 kokybės sistemą. Kiekviena lauko aukštos įtampos apsaugos jungiklio išjungimo saugiklio partija kruopščiai tikrinama mechaniniu būdu, kalibruojama spyruoklių įtempimas ir nuolat tikrinama srovė, kad būtų užtikrinta, jog fiziniai komponentai puikiai sutampa su laidų gnybtais. Ši griežta gamybos kokybė užtikrina aukštą veikimo tikrumą ir stabilų veikimą per dešimtmečius.

DUK

Kodėl terminas „nuleidimas“ apibūdina pagrindinį šio apsauginio jungiklio saugos veiksmą?

„Nuleidimas“ reiškia mechaninį veiksmą, kai saugiklio vamzdis atsijungia ir pasisuka žemyn iš viršutinio kontaktinio pagrindo. Šis fizinis judėjimas suveikia automatiškai, kai lydosi saugiklio elementas, o tai vizualiai patvirtina, kad sugedusi grandinė buvo izoliuota.

Ar šis lauko aukštos įtampos jungiklio išjungimo saugiklis gali atlaikyti ekstremalias oro sąlygas, pvz., stiprų vėją ir stingdantį šaltį?

Taip. Veikimo mechanizmas yra skirtas atlaikyti nuolatinę užšalimo temperatūrą iki -30°C ir stiprų vėją iki 35 metrų per sekundę, užtikrinant, kad išorinis aplinkos slėgis nesukeltų priešlaikinių mechaninių nukritimų ar užšaltų vyrių.

Kokie galimi šio įrenginio laidų gnybtų prijungimo būdai?

Laidų gnybtai yra skirti universalioms komunalinėms jungtims su tvirtais varžtais priveržtais lygiagrečių griovelių spaustukais, kurie saugiai pritvirtina standartinius aliuminio laidininku plienu sustiprintus (ACSR) paskirstymo laidus.
