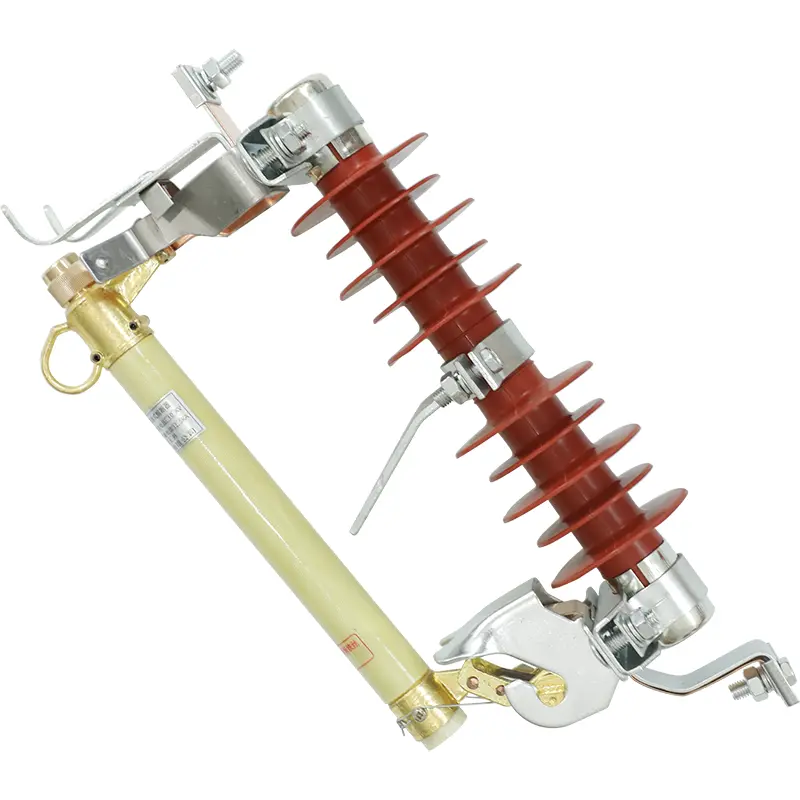

Ant stulpo montuojamas aukštos įtampos kompozitinis išstūmimo išjungimo saugiklio išpjova su lanko skiriamuoju įtaisu

SangaoAnt stulpo montuojamas aukštos įtampos kompozitinis išstūmimo išjungimo saugiklio išpjova su lanko skiriamuoju įtaisuPagaminta Kinijoje – tai reikšminga oro paskirstymo tinklų dizaino evoliucija. Vietoj tradicinio sunkaus porceliano naudojama didelės molekulinės masės kompozicinė išorinė striukė, ši lengva, tačiau struktūriškai standi išpjova užtikrina absoliučią apsaugą nuo struktūrinių įtrūkimų, mechaninių smūgių pažeidimų ir sekimo gedimų. Integruotas lanko atskyriklis turi specializuotą kaulinio pluošto vidinį įdėklą, kuris per milisekundes nuo saugiklio elemento suskystinimo aktyviai slopina aukštos temperatūros elektros lankus ir užtikrina švarų valymą, nerizikuojant sugadinti gretimus skersinius ar fazinius vamzdžius. Didmeniniai pirkėjai pasirenka šią pažangią sudėtinę sistemą, kad sumažintų linijos priežiūros išlaidas ir pašalintų komponentų klaidas, atsirandančias dėl užsitęsusių aukštos įtampos elektros lankų.

Dviejų veiksmų išstūmimas ir lanko išsklaidymas

Standartiniai išjungimo jungikliai priklauso tik nuo gravitacijos ir oro tarpų, kad pašalintų vidutinės įtampos gedimus, dėl kurių gali atsirasti nuolatinis lankas esant didelėms indukcinėms apkrovoms. Ši specializuota ant stulpo montuojama aukštos įtampos kompozito išmetimo saugiklio išpjova su lanko skiriamuoju įtaisu turi sukonstruotą lanko skirtuką, kuris pašalina šį fizinį apribojimą. Saugiklio laikiklio vamzdyje metalinis saugiklio elementas yra dviejų sienelių kameroje: kaulo pluošto vidinis įdėklas, apsuptas oro sąlygoms atsparaus epoksidinio stiklo pluošto apvalkalo.

Kai perkrova arba trumpasis jungimas sukelia gedimų sroves, saugiklio elementas greitai išsilydo. Intensyvi šiluminė energija akimirksniu išgarina vidinį kaulo pluošto įdėklo paviršių, išskirdama aukšto slėgio dejonizuojančių dujų pliūpsnį. Šis dujų sprogimas stipriai išstumia jonizuotą orą iš vamzdžio dugno, per milisekundes užgesindamas elektros lanką. Tuo pačiu metu valdymo mechanizmas atleidžia viršutinį skląstį, dėl kurio visas saugiklių blokas apvirsta ir nukrenta iš įprastos darbinės padėties, todėl komunalinių paslaugų brigadoms sukuriamas aiškus vaizdinis oro pertrauka.

Techninės charakteristikos

Siekiant užtikrinti tikslų konstrukcinį suderinamumą tarp viršutinių vidutinės įtampos komunalinių įrenginių išdėstymo, šis ant stulpo sumontuotas aukštos įtampos kompozitinis išmetimo saugiklis su lanko skiriamuoju įtaisu veikia griežtai laikantis šių gamykloje patvirtintų aplinkos ir elektros ribų:

• Aplinkos temperatūros veikimo vokas:Nuo -30°C iki +40°C nuolatinis lauko poveikis.

• Aukštametrinis įvertinimo slenkstis:Iki 1000 metrų aukščio (atstumams, viršijantiems 1000 metrų, reikalingi individualūs mechaniniai reguliavimai).

• Kintamosios srovės maitinimo dažnių diapazonas:Ne mažesnis kaip 48Hz ir ne didesnis kaip 52Hz tinklai.

• Seisminio intensyvumo tolerancijos įvertinimas:Didžiausias konstrukcinis seisminis intensyvumas neturi viršyti 7 laipsnių.

• Didžiausias leistinas vėjo greitis:Negali viršyti 35 metrų per sekundę.

• Pirminė taikymo aplinka:Oro paskirstymo sistemos, komunaliniai stulpai ir linijų atšakų izoliaciniai čiaupai.

Kur įdiegta ši specializuota išpjova?

Dėl tvirtos kompozitinės konstrukcijos ir greito lanko gesinimo šis apsaugos įrenginys idealiai tinka reiklioms pramonės aplinkoms:

• Vėjo skleidžiami viršutiniai tiektuvai:Montuojamas ant atvirų inžinerinių stulpų, kur vėjo greitis artėja prie 35 metrų per sekundę, užtikrinant, kad mechaninis skląstis liktų užrakintas, kol įvyks gedimas.

• Pastotės stovo poliai:Įrengtas kritinėje sankryžoje, kur oro skirstymo laidai pereina į požeminius kabelius, neleidžiantys važiuojantiems viršsrovių gedimams pažeisti jautrios požeminės izoliacijos.

• Seismiškai aktyvios paskirstymo kilpos:Nedūžtantis kompozitinis polimerinis korpusas lengvai sugeria mechanines vibracijas ir konstrukcinius judesius iki 7 laipsnių seisminio intensyvumo.

Pasauliniai laivybos standartai

Užjūrio tranzitas reikalauja stiprios apsaugos nuo didelės drėgmės, sūraus oro ir fizinio valdymo streso. „Sangao“ pakuoja masinius ant stulpo montuojamų aukštos įtampos kompozitinių išmetimo saugiklių išpjovų su lanko skiriamuoju įtaisu užsakymus eksporto reikalavimus atitinkančiose medinėse dėžėse, išklotose sunkia smūgius sugeriančia medžiaga. Kiekviena dėžė yra hermetiškai uždaryta, kad drėgmė nesugadintų vidinių lanko gesinimo įdėklų, užtikrinant, kad kiekvienas įrenginys į jūsų projekto vietą patektų visiškai paruoštas montuoti.

DUK

Kaip veikia lanko skirstytuvas per mažos srovės perkrovos gedimus, palyginti su didelės srovės trumpaisiais jungimais?

Didelės srovės trumpųjų jungimų metu didžiulė šiluminė energija sukuria greitą aukšto slėgio dujų sprogimą, kuris išstumdamas akimirksniu išvalo lanką. Esant mažoms srovėms perkrovoms, vidinis kaulinio pluošto įdėklas remiasi vietiniu dujų generavimu, kad vėsintų ir dejonizuotų lanko erdvę, užtikrinant saugų pertraukimą net tada, kai srovės srautas vos viršija lydymosi slenkstį.

Kodėl didelės vibracijos komunalinėje aplinkoje pirmenybė teikiama kompoziciniam polimeriniam korpusui, o ne porcelianui?

Stiklintas porcelianas yra trapus ir linkęs į mikroskilimą nuolatinio fizinio krūvio ar seisminių įvykių metu. Mūsų kompozitinis polimerinis korpusas pasižymi dideliu elastingumu ir struktūriniu atsparumu, todėl jis gali atlaikyti fizinius smūgius, žmogaus daromą žalą ir seismines jėgas iki 7 laipsnių be konstrukcijų gedimų.

Ar šiai stulpelyje sumontuotam aukštos įtampos kompozitiniam išstūmimo saugiklio išjungimui su lanko skiriamuoju įtaisu reikia specialių įrankių rankiniam linijos įgulai valdyti?

Ne. Viršutiniame valdymo mechanizme yra standartiniai traukimo kabliukai, kurie yra visiškai suderinami su įprastomis komunalinių paslaugų karštosiomis lazdelėmis, todėl linijos darbuotojai gali rankiniu būdu ištraukti saugiklių bloką, kad būtų atliekama įprastinė įrangos priežiūra arba linijos izoliavimas.
