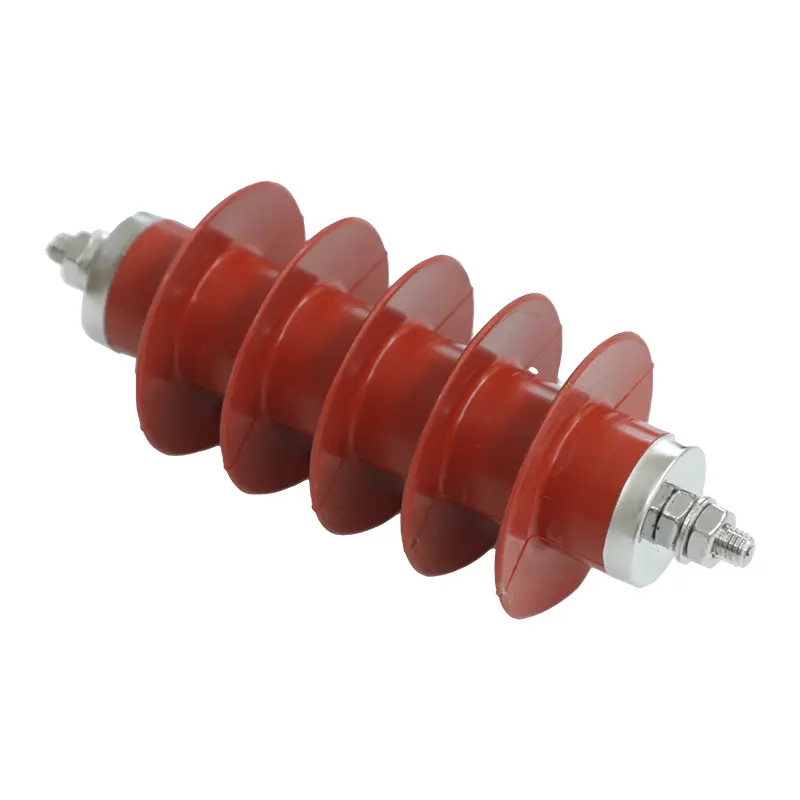

Elektros bendras cinko oksido žaibo iškroviklis

Mūsų aukštos kokybės sprendimas yra didelis žingsnis į priekį inžinierių įmonėms, ieškančioms patikimoElektros bendras cinko oksido žaibo iškroviklisPagaminta Kinijoje. Naudodamas didelio našumo cinko oksido rezistorius kaip šerdį, šis be tarpų įrenginys veikia kaip puikus elektros izoliatorius esant normaliai tinklo įtampai. Akimirksniu viršįtampio viršįtampiui patekus į liniją, nelinijinė medžiaga pakeičia būsenas, kad pereinamoji energija būtų saugiai nukreipta į žemę, apsaugodama tolesnę techninę įrangą nuo didelio izoliacijos gedimo.

Techninės charakteristikos ir sistemos įvertinimai

Siekiant užtikrinti sklandų konstrukcinį integravimą tarp vidutinės įtampos komunalinių paslaugų išdėstymo, šis bendras elektros cinko oksido žaibo iškroviklis veikia pagal šias patikrintas technines ribas:

• Sistemos vardinės įtampos apvalkalas:1 kV iki 36 kV skirstomieji tinklai.

• Paskirstymo lygio klasifikacijos:Lengvas, įprastas ir sunkus.

• Aplinkos temperatūros diapazonas:Nuo minus 35°C iki +40°C nuolatinis naudojimas lauke.

• Darbinio aukščio riba:Standartinės konfigūracijos iki 1000 metrų aukščio.

• Kintamosios srovės tinklo dažnis:Valdo kintamosios srovės linijas iki 100Hz.

• Pagrindinės medžiagos sudėtis:Labai netiesiniai metalo oksido varistorių (MOV) blokai.

Netiesinis voltinis atsakas prieš silicio karbidą

Senesni elektros tinklai rėmėsi silicio karbido iškrovikliais, suporuotais su serijiniais kibirkšties tarpais. Šios senosios sistemos nukentėjo nuo lėto atsako laiko ir fizinio kibirkštinio tarpo pablogėjimo, kurį sukėlė pasikartojantys elektros lankai.

Šis elektrinis bendras cinko oksido žaibo iškroviklis iš esmės pakeičia apsaugos charakteristikas, visiškai pašalindamas fizinį kibirkšties tarpą. Mūsų pažangių cinko oksido varistorių mikrokristalinė struktūra suteikia neįtikėtinai ryškią netiesinę voltų-amperų kreivę. Esant normaliai darbo įtampai, nuotėkio srovė praktiškai lygi nuliui.

Per mikrosekundę sistema aptinka viršįtampio viršįtampius, varža sumažėja eksponentiškai. Tai leidžia įrenginiui valdyti didžiulę srovės galią be šilumos nutekėjimo, o tai apsaugo tinklą nuo staigių įtampos kritimų ir linijos-žemės gedimų.

Kur taikoma ši apsaugos sistema?

Dėl universalaus šio elektrinio bendrojo cinko oksido žaibo iškroviklio konstrukcijos jis puikiai pritaikomas įvairiuose komercinės infrastruktūros sektoriuose:

• Standartinės oro linijos:Lengvos versijos naudojamos mažo žaibo smūgio atveju, siekiant apsaugoti ilgas viršūnes nuo atmosferos iškrovų.

• Pramoninis energijos paskirstymas:Įprasti modeliai apsaugo gamyklines pastotes nuo aukšto dažnio perjungimo viršįtampių, kuriuos sukelia sunkūs variklio paleidikliai.

• Spintoje montuojamos sistemos:Kompaktiški profiliai leidžia sklandžiai integruoti į vidutinės įtampos skirstomųjų įrenginių spintas ir ant padėklų montuojamus korpusus, kur vietos yra labai mažai.

Pramoninė pakuotė ir žalos prevencija

Užjūrio tranzitas reikalauja tvirtos apsaugos nuo drėgmės patekimo ir fizinio poveikio. „Sangao“ pakuoja didelius užsakymus į eksporto reikalavimus atitinkančias medines dėžes, išklotas sunkia smūgius sugeriančia medžiaga. Ši pakuotė apsaugo nuo fizinių iškraipymų ar vidinių išlygiavimo pokyčių tolimais atstumais gabenant jūrą, užtikrinant, kad įranga atkeliautų į jūsų projekto vietą visiškai paruošta montuoti.

DUK

Kaip po žaibo smūgio netiesinė šerdis grįžta į izoliacinę būseną?

Cinko oksido blokai elgiasi kaip įtampa valdomi molekuliniai jungikliai. Kai tik žaibo viršįtampis nukrenta į žemę ir linijos įtampa nukrenta žemiau etaloninės įtampos slenksčio, labai netiesinės medžiagos savybės akimirksniu nutraukia laidumą ir atstato izoliacijos barjerą.

Koks tikslus šio elektros bendrojo cinko oksido žaibo iškroviklio lengvojo, įprasto ir sunkaus paskirstymo lygių skirtumas?

Lengvi modeliai yra optimizuoti mažai žaibo smūgiams kaimo vietovėse. Įprasti modeliai apsaugo standartines miesto pastotes, o didelės apkrovos variacijos pasižymi padidintais varistorių blokais, kad sugertų didžiules energijos iškrovas, įprastas didelės rizikos zonose.

Ar šis bendrosios paskirties apsaugos įtaisas gali būti integruotas tiesiai į patalpų skirstomųjų įrenginių spintas?

Taip. Dėl kompaktiškos konstrukcijos be tarpų eksploatacijos metu jis neišskiria išorinių jonizuotų dujų lankų, todėl jis yra visiškai saugus ankštose spintose montuojamuose įrenginiuose, kur erdvė yra ribota, o lanko tarpai yra maži.
