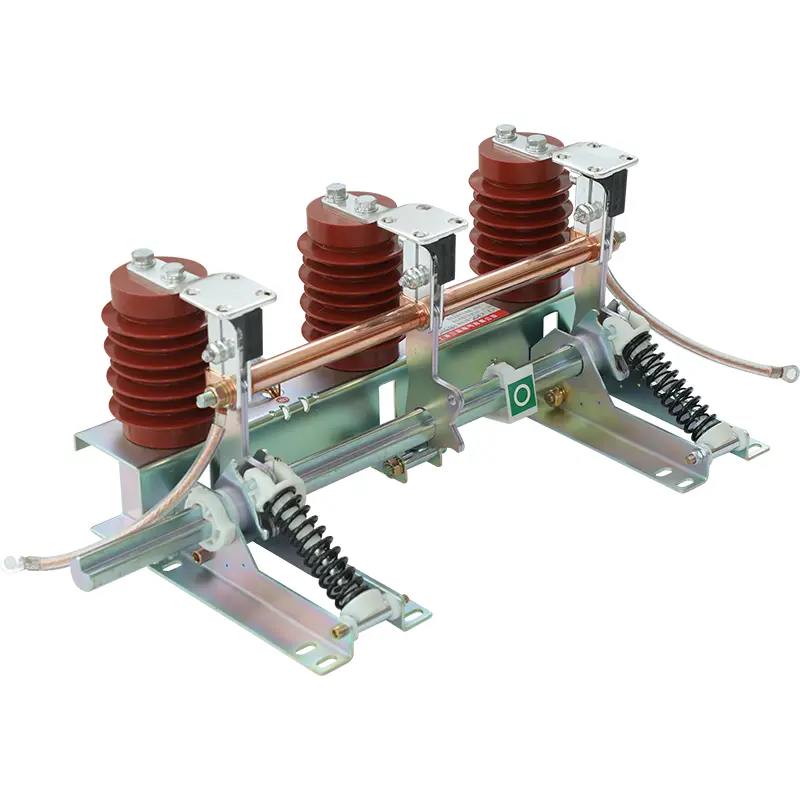

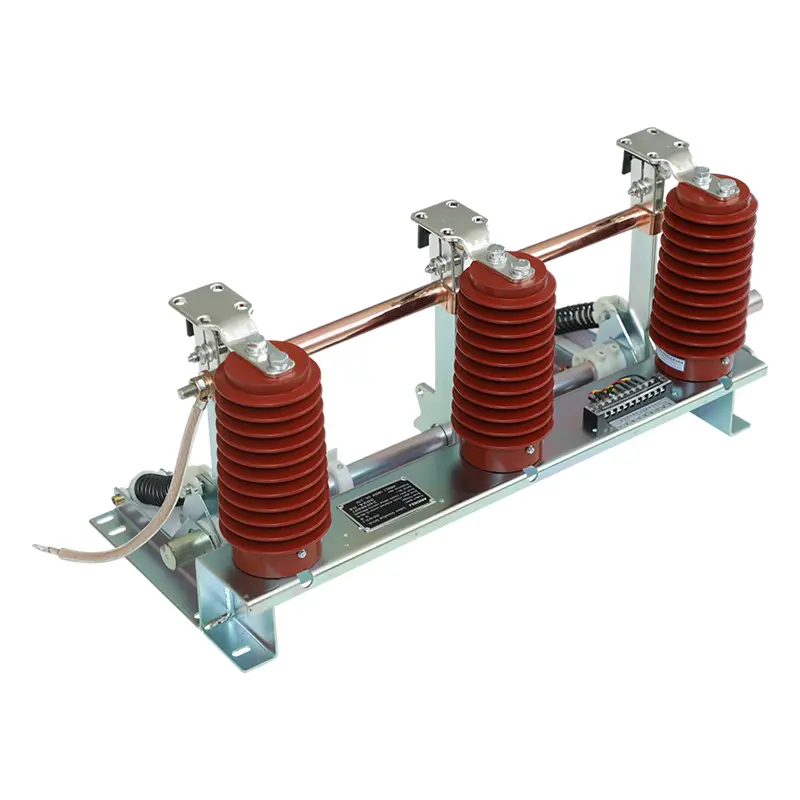

Vidinis kintamosios srovės įžeminimo jungiklis su didelio greičio įžeminimo peiliu

SanGao vidaus kintamosios srovės įžeminimo jungiklis su greitaeigiu įžeminimo peiliu tiekia specializuotą vidutinės įtampos įžeminimo įrangą, skirtą rizikos kontrolei atliekant patalpų maitinimo įrangos techninę priežiūrą. Apima nuo 3 kV iki 12 kV trifazių kintamosios srovės 50/60 Hz darbo sąlygas, jo greitaeigio įžeminimo peilio konstrukcija sutrumpina įžeminimo veikimo laiką ir sumažina grėsmes techninės priežiūros brigadų saugai.

Greitas įžeminimo atsakas, skirtas saugesnei vidutinės įtampos priežiūrai

Atliekant aukštos įtampos įrangos techninę priežiūrą, įžeminimo greitis ir mechaninis patikimumas tiesiogiai veikia operatoriaus saugą. Kai grandinė yra izoliuota, įžeminimo jungiklis užtikrina kontroliuojamą įžeminimo kelią, kad būtų išvengta netikėtų įtampos pavojų.

Didelės spartos įžeminimo peilio konstrukcija leidžia greitai užbaigti įžeminimo operaciją koordinuotai judant valdymo velenui, švaistiklio rankenai, spyruokliniam mechanizmui ir įžeminimo peilio mazgui.

Vidinis kintamosios srovės įžeminimo jungiklis su didelio greičio įžeminimo peiliu daugiausia naudojamas:

• Techninės priežiūros metu įžeminkite aukštos įtampos elektros įrenginius

• Apsaugokite technikus nuo atsitiktinio įtampos atsiradimo

• Apriboti riziką, kurią sukelia indukuota įtampa ir statinė elektros energija

• Elektros sistemose numatyti įžeminimo gedimų srovės kelius

Skirtingai nuo paprastų įžeminimo jungčių, specialus įžeminimo jungiklis užtikrina valdomą mechaninį veikimą ir apibrėžtą įžeminimo padėtį skirstomųjų įrenginių sistemose.

Kaip veikia didelės spartos žemės peilio konstrukcija?

Vidinio kintamosios srovės įžeminimo jungiklio su didelio greičio įžeminimo peiliu veikimo našumas labai priklauso nuo mechaninių komponentų sąveikos.

Pagrindinė struktūra apima:

• Laikiklis

• Įžeminimo peilio mazgas

• Statinis kontaktas

• Jutiklis

• Besisukantis velenas

• Besisukanti rankena

• Suspaudimo spyruoklė

• Laidi rankovė

• Lankstus sujungimas

Kai valdymo mechanizmas uždaro įžeminimo jungiklį, veikiantis sukimo momentas varo pagrindinį veleną ir besisukančią svirtį link uždarymo padėties. Pravažiavus suspaudimo spyruoklės negyvą tašką, išleidžiama sukaupta spyruoklės energija, leidžianti įžeminimo peilio mazgui greitai pereiti į uždarą padėtį.

Įžeminimo peilis palaiko tvirtą kontaktą su statiniu kontaktu per diskinės spyruoklės konstrukciją ir padeda pasiekti stabilų elektros ryšį.

Ši mechaninė konstrukcija padeda pagerinti:

• Uždarymo greičio nuoseklumas

• Kontaktinio slėgio stabilumas

• Ilgalaikis veikimo patikimumas

Techninės specifikacijos

Įranga skirta naudoti vidutinės įtampos patalpose, kur reikalingas saugus įžeminimas.

Taikymo scenarijai, kai svarbus greitas įžeminimas

Vidaus skirstomųjų įrenginių priežiūros patalpos

Paskirstymo patalpose techninės priežiūros personalui reikia patikimo metodo, kad prieš patikrinimą būtų patvirtintas įrangos įžeminimas. Įžeminimo jungiklis suteikia specialų įžeminimo tašką, kai baigiamos izoliacijos procedūros.

Pramoninės elektros energijos sistemos

Gamykloms, kuriose naudojama vidutinės įtampos įranga, gali tekti reguliariai prižiūrėti transformatorius, tiektuvus ir skirstomuosius įrenginius. Stabilus įžeminimo mechanizmas padeda sumažinti riziką suplanuotų išjungimų metu.

Pastotės

Pastotėse yra kelios aukštos įtampos grandinės, kuriose atsitiktinė įtampa, indukuota srovė arba elektromagnetiniai efektai gali kelti pavojų. Įžeminimo įranga padeda sukurti saugesnę priežiūros aplinką.

Lygiagrečios perdavimo linijos aplinka

Kai viena oro linija yra išjungta, o šalia esančios linijos lieka įjungtos, elektrostatinė ir elektromagnetinė indukcija gali sukurti indukuotą įtampą. Įžeminimo jungikliai padeda pašalinti šį poveikį ir apsaugoti techninės priežiūros darbuotojus.

Kokybės kontrolė, orientuota į įžeminimo saugą

Įžeminimo jungikliai yra su sauga susiję elektros energijos sistemų komponentai, todėl gamybos tikrinimas turi būti sutelktas tiek į mechaninį veikimą, tiek į elektros jungčių kokybę.

SanGao taikoma:

• ISO9001:2008 kokybės vadybos sistema

• ISO14001 aplinkos vadybos sistema

• OHSMS 18001 darbuotojų saugos ir sveikatos vadybos sistema

Vidiniam kintamosios srovės įžeminimo jungikliui su didelio greičio įžeminimo peiliu kokybės kontrolė apima:

• Įžeminimo peilio judėjimo tikslumo tikrinimas

• Laidžių jungčių taškų tikrinimas

• Mechaninio veikimo nuoseklumo tikrinimas

• Gatavo produkto būklės patvirtinimas prieš išsiuntimą

Šie patikrinimo veiksmai padeda sumažinti įrengimo reguliavimo problemas, kai įranga atvyksta į projekto vietą.

DUK

1. Kokia pagrindinė šios įžeminimo įrangos paskirtis?

Jis suteikia aukštos įtampos elektros įrangos įžeminimo kelią atliekant techninę priežiūrą ir padeda apsaugoti technikus nuo atsitiktinių įtampos pavojų.

2. Kodėl svarbus greitojo įžeminimo peilio dizainas?

Greito veikimo mechanizmas padeda įžeminimo peiliui greitai pasiekti uždarą padėtį ir išlaikyti patikimą kontaktą su statiniu kontaktu.

3. Kokios maitinimo sistemos tinka šiai įrangai?

Tinka vidaus 3-12kV trifazėms AC 50(60)Hz maitinimo sistemoms.

4. Ar galima montuoti su esamomis skirstomosiomis spintomis?

Taip. Vidinis kintamosios srovės įžeminimo jungiklis su greitaeigiu įžeminimo peiliu yra skirtas veikti kartu su įvairiomis aukštos įtampos perjungimo spintomis, tačiau montavimo suderinamumas turi būti patvirtintas pagal konkretų spintelės dizainą.
