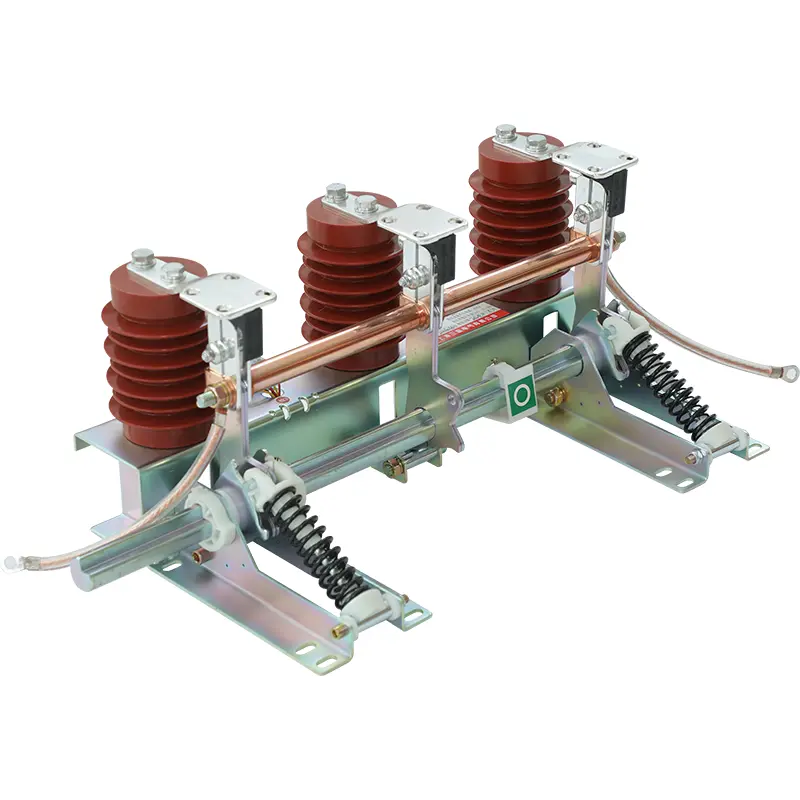

Kintamosios srovės trifazis vidaus didelės spartos įžeminimo jungiklis

Skirstomųjų įrenginių gamykloms, siekiant užtikrinti reaguojančią įžeminimo apsaugą, SanGao kintamosios srovės trifazis didelės spartos vidinis įžeminimo jungiklis yra idealus komponentas. Išskirtinai sukurtas vidaus aukštos įtampos scenarijams, jis atlieka patikimą įžeminimą po grandinės atjungimo ir sumažina paslėptus pavojus dėl likutinės elektros, indukcinės įtampos ir trumpojo jungimo gedimų.

Greito veikimo įžeminimo apsauga vidutinės įtampos sistemoms

Atliekant aukštos įtampos techninės priežiūros darbus, svarbus veiksnys yra laikas, reikalingas saugiai įžeminimo būklei nustatyti. Uždelstas arba nestabilus įžeminimas gali padidinti pavojų technikai ir elektros įrangai.

Didelės spartos uždarymo mechanizmas leidžia įžeminimo peiliui greitai pereiti į uždarą padėtį, sukuriant patikimą elektros grandinės ir įžeminimo sistemos ryšį.

Kintamosios srovės trifazis vidaus didelės spartos įžeminimo jungiklis daugiausia naudojamas:

• Priežiūros metu įžeminkite izoliuotą elektros įrangą

• Po atjungimo atlaisvinkite likusį elektros krūvį

• Suteikti trumpojo jungimo įžeminimo galimybę

• Pagerinkite operatoriaus apsaugą skirstomųjų įrenginių sistemose

Palyginti su įprastomis rankinio įžeminimo konstrukcijomis, greito veikimo konstrukcija orientuota į greitą mechaninį atsaką ir stabilų kontaktinį slėgį.

Kaip veikia didelės spartos uždarymo mechanizmas?

Veikimo mechanizmas nustato, ar kintamosios srovės trifazis vidaus didelės spartos įžeminimo jungiklis gali tiksliai ir nuosekliai užbaigti uždarymo veiksmą.

Pagrindinis veikimo procesas apima:

1. Veikimo mechanizmas gauna uždarymo komandą.

2. Pagrindinis velenas sukasi ir perduoda mechaninę jėgą.

3. Įžeminimo peilis juda fiksuoto kontakto link.

4. Spyruoklinis mechanizmas išleidžia sukauptą energiją, kad pagreitintų užsidarymą.

5. Laidžios dalys nustato įžeminimo jungtį.

Greitai užsidaranti konstrukcija padeda įžeminimo peiliui įveikti mechaninį pasipriešinimą ir greitai pasiekti reikiamą padėtį.

Pagrindiniai komponentai apima:

• Atraminis rėmas

• Įžeminimo peilio mazgas

• Statinis kontaktas

• Besisukantis velenas

• Valdymo svirtis

• Suspaudimo spyruoklė

• Laidžių jungčių komponentai

Suderinta šių dalių konstrukcija užtikrina stabilų mechaninį judėjimą pakartotinio veikimo metu.

Elektros apsaugos funkcija techninės priežiūros metu

Net ir po to, kai grandinės pertraukiklis arba izoliatorius atjungia maitinimą, elektros energija gali likti sistemoje dėl talpos, indukcijos ar netoliese esančių elektros grandinių.

Kintamosios srovės trifazis vidaus didelės spartos įžeminimo jungiklis padeda:

• Išleiskite likusią elektros energiją

• Sumažinkite sukeltos įtampos pavojų

• Numatykite mažos varžos įžeminimo kelią

• Tobulinti techninės priežiūros saugos procedūras

Pastotėse su lygiagrečiomis grandinėmis elektromagnetinė ir elektrostatinė indukcija gali sukelti nepageidaujamą įtampą atjungtoje įrangoje. Tinkamai įrengta įžeminimo sistema padeda kontroliuoti šias rizikas.

Techninės specifikacijos

Kodėl verta rinktis „SanGao“ aukštos įtampos įžeminimo įrangai?

Klientai, besirenkantys įžeminimo jungiklius, dažniausiai sutelkia dėmesį į tris praktinius klausimus:

Stabilus mechaninis veikimas

Greito uždarymo mechanizmas skirtas pakartotinėms perjungimo operacijoms ir nuosekliam įžeminimui.

Suderinamumas su skirstomųjų įrenginių sistemomis

„SanGao“ kuria aukštos įtampos komponentus, pagrįstus faktiniais skirstomųjų įrenginių taikymo reikalavimais.

Visiškas gamybos pajėgumas

Nuo projektavimo ir gamybos iki testavimo, SanGao valdo pagrindinius gamybos procesus viduje, palaikydama geresnį produkto nuoseklumą.

Įmonės gaminių asortimente yra įžeminimo jungikliai, skyrikliai, apkrovos jungikliai, vakuuminiai jungikliai ir kita aukštos įtampos elektros įranga.

DUK

1. Kokia pagrindinė šios įrangos paskirtis?

Jis naudojamas aukštos įtampos elektros įrangos įžeminimui po izoliacijos ir apsaugai atliekant techninės priežiūros darbus.

2. Kodėl svarbus greito uždarymo mechanizmas?

Greitas uždarymo veiksmas padeda įžeminimo geležtei greitai užmegzti kontaktą ir pagerina apsaugą esant neįprastoms elektros sąlygoms.

3. Ar jis gali veikti su grandinės pertraukikliais ir izoliaciniais jungikliais?

Taip. Kintamosios srovės trifazis didelės spartos vidaus įžeminimo jungiklis dažniausiai naudojamas kartu su aukštos įtampos skirstomųjų įrenginių komponentais, kad būtų sukurta saugi izoliavimo ir įžeminimo seka.

4. Kokios sistemos tinka šiam jungikliui?

Jis skirtas vidaus trifazėms aukštos įtampos sistemoms, ypač vidutinės įtampos skirstomiesiems įrenginiams.
