Aukštos įtampos įžeminimo jungiklis

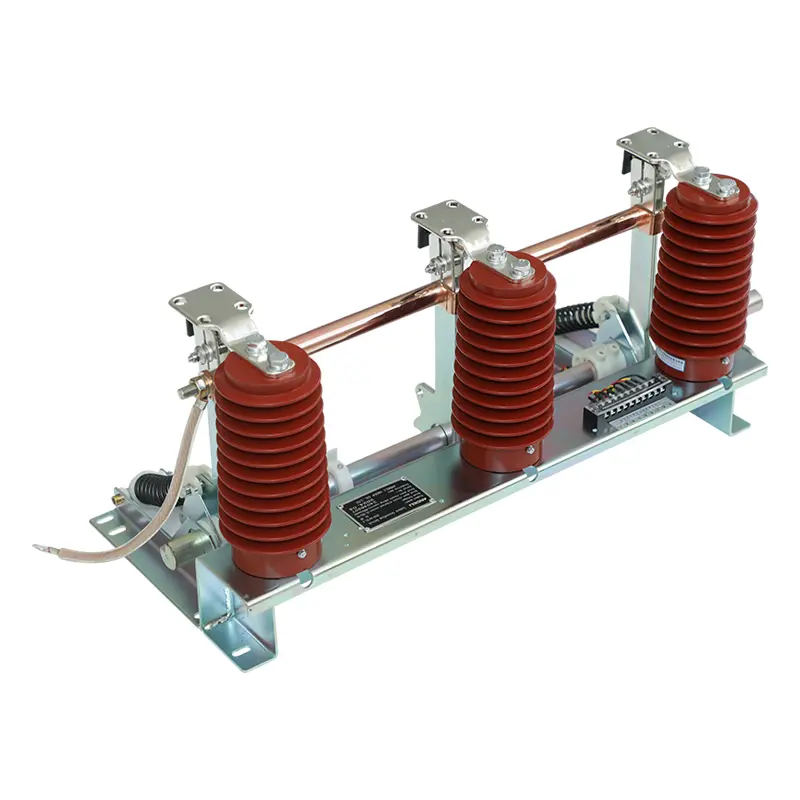

SanGao patvarus aukštos įtampos įžeminimo jungiklis tinka vidaus 3-12kV trifazei AC 50 (60) Hz maitinimo sistemai ir yra naudojamas kartu su įvairiomis aukštos įtampos skirstomosiomis spintomis. Jis taip pat gali būti naudojamas aukštos įtampos elektros įrenginių techninės priežiūros įžeminimui. Jo pagrindinė struktūra yra įžeminimo jungiklis, kurį sudaro laikiklis, įžeminimo peilio mazgas, statinis kontaktas, jutiklis, besisukantis velenas, besisukanti rankena, suspaudimo spyruoklė, laidžioji įvorė ir lanksti jungtis.

Kai veikimo mechanizmas uždaro įžeminimo jungiklį, veikimo sukimo momentas priverčia pagrindinį veleną įveikti pasipriešinimo sukimo momentą, verčiant švaistiklio svirtį suktis uždarymo kryptimi, kad įžeminimo peilio valdymo strypas praeitų per suspaudimo spyruoklės negyvą tašką, o suspaudimo spyruoklė išlaisvins energiją, todėl įžeminimo jungiklis greitai užsidaro uždarymo padėtyje. Įžeminimo peilis ant įžeminimo peilio mazgo tvirtai ir patikimai liečiasi su statinio kontakto flanšo dalimi (peilio briauna) per disko spyruoklę.

Kai taikomas sukimo momentas, pagrindinis velenas įveikia pagrindinį sukimo momentą ir spyruoklės jėgą, kad svirtis suktųsi atidarymo kryptimi, o įžeminimo peilio suspaudimo spyruoklė praeina.

Kokia įžeminimo jungiklio paskirtis?

Aukštos įtampos įžeminimo jungiklis naudojamas požeminėms arba trikampio jungties sistemoms įžeminti.

Įžeminimo jungiklis leidžia prijungti fazines apkrovas.

Įžeminimo jungiklis pastotėje yra įžemintas, kad būtų sudarytas mažos varžos įžeminimas, kad sistema būtų neutrali.

Įžeminimo jungiklis skirstomojoje spintoje užtikrina, kad pereinamojo viršįtampio amplitudė būtų apribota esant dideliam įžeminimo gedimui.

Jis naudojamas elektros įrenginiams įžeminti, kad atitiktų apsaugos reikalavimus.

Kokia yra įžeminimo jungiklio funkcija?

Aukštos įtampos įžeminimo jungiklis yra prijungtas prie grandinės pertraukiklio, o išvalius ir ištraukus grandinės pertraukiklį, šalia grandinės pertraukiklio esanti šyna automatiškai įžeminama per įžeminimo jungiklį. Šis procesas apsaugo technikus, techninės priežiūros personalą ir naudotojus nuo atsitiktinės įtampos.

Jis naudojamas apsaugoti nuo statinės elektros ir elektromagnetinės indukcijos srovės. Dviejose ar daugiau oro perdavimo linijų tame pačiame bokšte arba gretimame lygiagrečiame jungtyje, kai viena ar kelios linijos yra išjungtos, išjungtos linijos generuos indukuotą įtampą ir indukuotą srovę dėl elektromagnetinės indukcijos ir elektrostatinės indukcijos tarp jų ir gretimų maitinimo linijų. Todėl tokioms linijoms tinka įžeminimo jungikliai.

Aukštos įtampos įžeminimo jungiklis naudojamas trumpojo jungimo srovei uždaryti. Įžeminimo jungiklis su vardine trumpojo jungimo uždarymo srove turėtų galėti užsidaryti esant bet kokiai įtampai (įskaitant jos vardinę įtampą) ir bet kokiai srovei (įskaitant vardinę trumpojo jungimo uždarymo srovę). Įžeminimo jungiklio vardinė trumpojo jungimo uždarymo srovė yra lygi vardinei didžiausiai atsparumo srovei.

Aukštos įtampos įžeminimo jungiklis pastotėje vaidina svarbų vaidmenį dideliuose arba sunkiuose galios transformatoriuose, nes jis leidžia elektros tinklui turėti pastovų įtampos atskaitos tašką. Priešingu atveju įtampa įvairiose vietose gali skirtis. Užtikrinti transformatorių ir elektros energiją naudojančio personalo saugumą.
