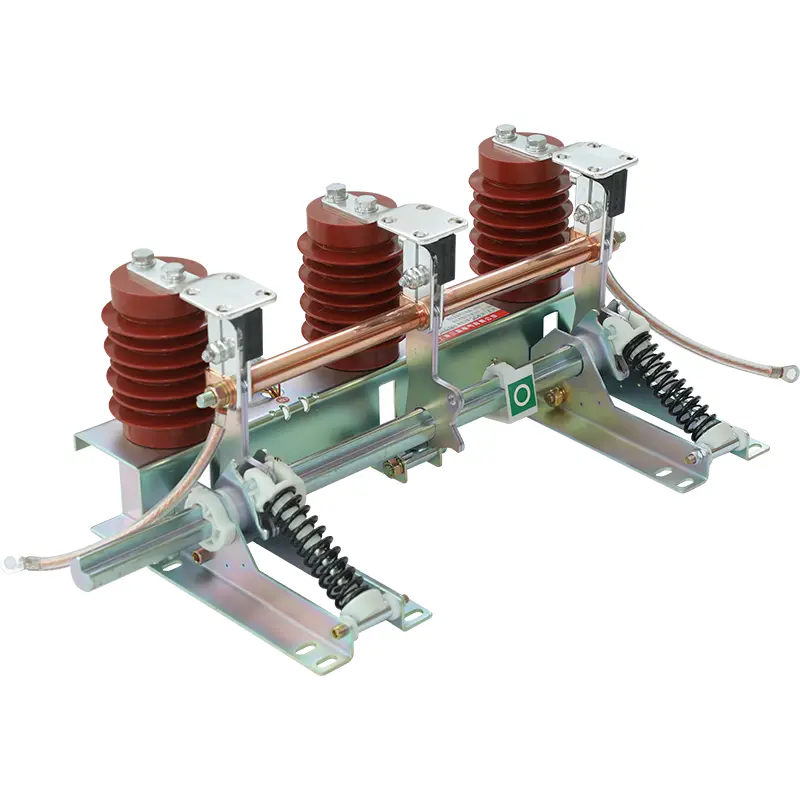

Aukštos įtampos įžeminimo jungiklis

Kinijoje padarytas aukštos įtampos įžeminimo jungiklis. „Sangao“ jungiklis naudojamas išjungti trumposios jungties srovę ir turi tam tikrą trumpojo jungimo uždarymo talpą, taip pat dinaminį šiluminį stabilumą. Kadangi nereikia sulaužyti apkrovos srovės ir trumpos jungimo srovės, nėra lanko gesinimo įtaiso. Apatinis įžeminimo jungiklio galas paprastai yra prijungtas prie įžeminimo taško per srovės transformatorių. Dabartinis transformatorius gali pateikti signalus, susijusius su relių apsauga.

Yra daugybė įžeminimo jungiklių struktūrų. Įskaitant vieną stulpą, dvigubą polių ir tris poliaus įžeminimo jungiklius. Vieno poliaus įžeminimo jungikliai naudojami tik neutraliose taškų įžeminimo sistemose. Dvigubas polius ir trys polių struktūros naudojamos neutraliose taškinėse sistemose ir turi darbo mechanizmą.

Aukštos įtampos įžeminimo jungiklis skirstomojo įrenginio jungiklyje yra naudojamas likusiai įkrovimui įžeminti po to, kai elektros linija atjungta nuo maitinimo šaltinio. Net jei grandinės pertraukiklis ir izoliatorius nukirstų ar atidarytų grandinę, likusio krūvis vis tiek liks grandinėje. Įvalios jungiklis paprastai naudojamas krūviui paleisti.

Aukštos įtampos įžeminimo jungiklis turi greitą veikimo uždarymo mechanizmą. Jie gali apsaugoti technikus ir darbuotojus, kai įvyksta nenormalios srovės. Jie yra skirti atlaikyti trumpus junginius; Jie taip pat gali būti motorizuoti. Pavyzdžiui, aukštos įtampos įžeminimo jungikliai ir didelio greičio įžeminimo jungikliai. Įvarčio jungiklis pastotėje gali sugeneruoti trumpąjį jungimą ir taip apsaugoti kitą elektros įrangą nuo pažeidimų. Jis naudojamas kartu su įvairiais aukštos įtampos skirstomosiomis mašinėlėmis ir taip pat gali būti naudojamas kaip apsauginis įtaisas, kai pertvarkoma aukštos įtampos elektros įranga.

Įaulio jungiklis, grandinės pertraukiklis ir izoliacinis jungiklis yra sujungti pagrindiniame žiede (RMU). Jei grandinę reikia atjungti arba atjungti dėl priežiūros ar kitų priežasčių, reikia laikytis teisingos šių trijų įrenginių (įžeminimo jungiklio, grandinės pertraukiklio ir izoliacinio jungiklio) veikimo seka. Jei nebus atlikta teisingų žingsnių, ne tik bus pažeista grandinė ir įranga, bet ir jums kyla pavojus. Norėdami tobulai įdiegti šiuos komponentus, galite susisiekti su „ElecSpare“, „GIS“ skirstomųjų įrenginių gamintoju, kad pateiktumėte patikimą izoliacinę laikmeną savo įrangai.

Įvalios jungikliai ir atjungikliai dažnai sujungiami į vieną įrenginį. Tokiu atveju, be pagrindinių kontaktų, „Disconnector“ įrengtas įžeminimo jungiklis, kuris naudojamas vienam atjungimo galui įžeminti po atidarymo. Pagrindiniai kontaktai ir įžeminimo jungikliai paprastai yra mechaniškai sujungti, todėl įžeminimo jungiklio negalima uždaryti, kai uždaromas atjungimas, o pagrindinių kontaktų negalima uždaryti, kai uždaromas įžeminimo jungiklis.

Įvadinimo jungiklius galima suskirstyti į atviras ir uždaras rūšis. Atviro įžeminimo jungiklio laidžioji sistema veikia kaip oras, kaip ir atjungėjas; Uždaryto įžeminimo jungiklio laidžioji sistema yra uždaryta į gyvą SF6 arba izoliacinę terpę (pvz., Alieją).

Pastotės įžeminimo jungiklis yra daug mažesnis nei visuomenės, ir jis nėra toks orientuotas į saugą kaip žemos įtampos sistema. Daugiau dėmesio skiriama maitinimo šaltinio patikimumui, apsaugos patikimumui ir poveikiui įrangai trumpojo jungimo atveju. Kadangi dabartinį kelią daugiausia blokuoja įžeminimas, įžeminimo sistemos pasirinkimas turi įtakos tik labiausiai paplitusios fazės iki žemės trumpojo jungimo amplitudės.
