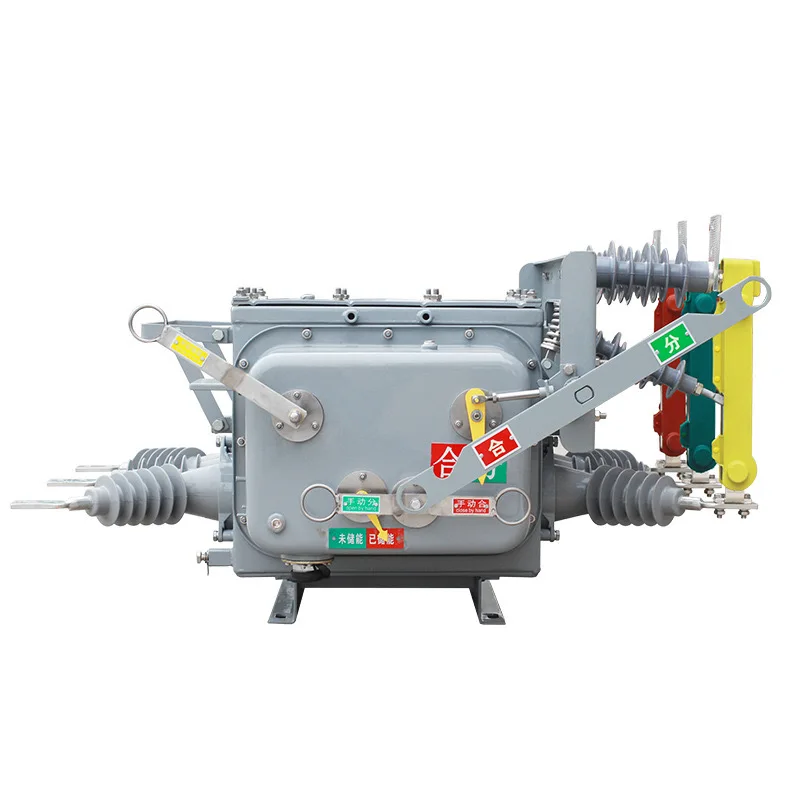

Trifaziai grandinės pertraukikliai

Jei SanGao patvarus trijų fazių grandinės pertraukiklių blokas nustatytas į išorinio valdymo režimą, bloko piktogramoje bus rodoma valdymo įvestis. Jei trijų fazių grandinės pertraukikliai nustatytas į vidinio valdymo režimą, nurodykite perjungimo laiką bloko dialogo lange. Trys atskiri grandinės pertraukikliai valdomi tuo pačiu signalu.

Trifazis grandinės pertraukiklio blokas naudoja tris grandinės pertraukiklių blokus, sujungtus tarp bloko įėjimo ir išėjimo. Šį bloką galite naudoti nuosekliai su perjungiamais trifaziais komponentais. Trifazio bloko lanko gesinimo procesas yra toks pat kaip ir grandinės pertraukiklio bloko. Modelyje yra Rs serijos Cs buferinės grandinės. Jie gali pasirinkti prijungti prie trijų atskirų grandinės pertraukiklių. Jei trifazis grandinės pertraukiklis yra nuosekliai sujungtas su indukcine grandine, atvira grandine arba srovės šaltiniu, reikia naudoti buferį.

Trifaziai grandinės pertraukikliai yra svarbūs elektros paskirstymo infrastruktūros komponentai, ypač komercinėje ir pramoninėje aplinkoje. Skirtingai nuo vienfazių jungtuvų, naudojamų gyvenamuosiuose rajonuose, šie automatiniai jungikliai skirti valdyti didesnę įtampą ir elektros apkrovas. Norint pasirinkti tinkamą trifazį grandinės pertraukiklį, reikia gerai suprasti jo specifikacijas ir eksploatacinius reikalavimus.

Šiame straipsnyje bus nagrinėjamos pagrindinės trijų fazių grandinės pertraukiklių pasirinkimo specifikacijos, trifazių grandinės pertraukiklių tipai ir išjungimo charakteristikų bei apsaugos įvertinimų svarba. Šių aspektų supratimas yra labai svarbus siekiant užtikrinti elektros sistemų saugą, efektyvumą ir tvarumą nuolat kintančios technologinės pažangos akivaizdoje.

Trifazis grandinės pertraukiklis yra trijų polių magnetinio valdymo grandinės įtaisas, turintis šias funkcijas:

Atskyrimo jungiklis: trijų fazių grandinės pertraukikliai yra būdas atskirti grandinės laidininkus nuo maitinimo šaltinio. Viena perjungimo rankena gali valdyti visas tris svirtis. Kai naudojamas tokiu būdu, jis taip pat žinomas kaip saugos arba izoliacinis jungiklis.

Grandinės apsauga: užtikrina patikimą grandinės apsaugą nuo perkrovos. Ši konstrukcija susideda iš trijų atskirų polių, kurių kiekvieno vardinė srovė yra 5A, sumontuotų su vidiniu mechaniniu blokavimo įtaisu, kuris vienu metu įjungia visus įrenginius ir atidaro kiekvieną linijos laidininką. Kai perkraunama, viena perjungimo rankena pasislenka į uždarą padėtį ir negali būti uždaryta jėga, kol nebus pašalinta perkrova. Sakoma, kad tai „nemokamos kelionės“.

Rankinis valdymo jungiklis: dėl specialios uždelsimo serijos išjungimo charakteristikos ir didelės pertraukimo srovės galios jis tinka kaip tiesioginis variklio įjungimo/išjungimo valdymo jungiklis, kai naudojamas neviršijant vardinės vertės. Jis taip pat gali būti vadinamas variklio grandinės jungikliu.
