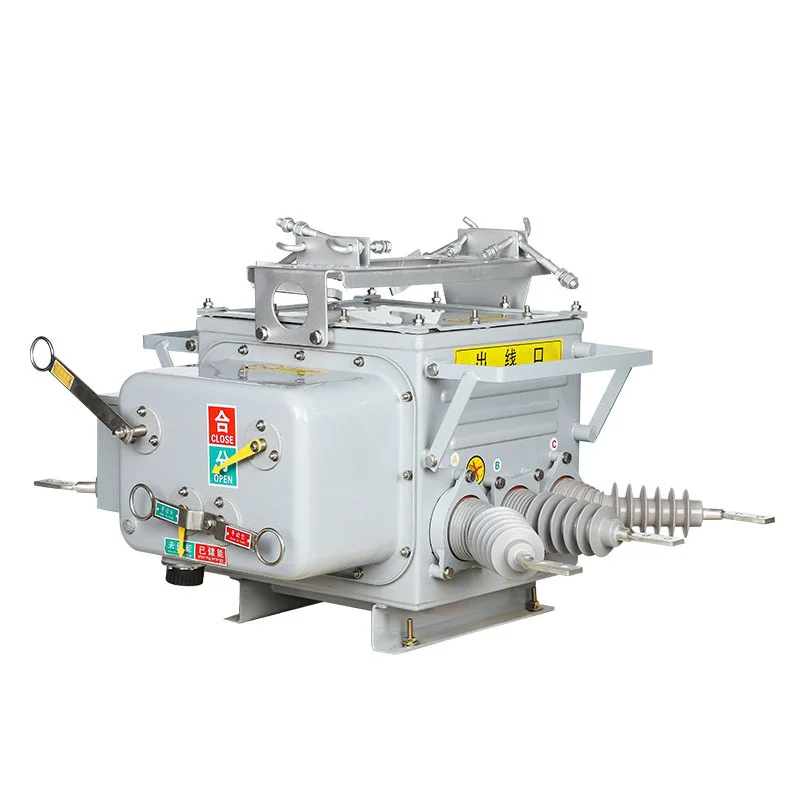

Lauko ribinis vakuuminis grandinės pertraukiklis

SanGao patvarus lauko ribinis vakuuminis grandinės pertraukiklis (toliau – "ribinis grandinės pertraukiklis") tinka lauko aukštos įtampos skirstomiesiems įrenginiams, kurių trifazė kintamoji srovė yra 50 Hz, o vardinė įtampa yra 33 kV ir mažesnė. Grandinės pertraukiklio korpuse yra vakuuminio lanko gesinimo kamera, srovės transformatorius, nulinės sekos srovės transformatorius ir kt. Jungiklis turi nuotolinio valdymo režimą, apsaugos valdymo funkciją ir ryšio funkciją. Jis gali patikimai įvertinti ir aptikti pastotes, pramonės ir kasybos įmones bei miesto ir kaimo elektros tinklus kontrolės ir apsaugos tikslais. Specialiai tinka dažnam žemės ir miesto lygio miliamperinio lygio nulinės sekos srovės ir fazių iki fazių gedimo trumpojo jungimo srovės veikimui, automatiškai pašalinant vienfazius įžeminimo gedimus ir fazių į fazes trumpojo jungimo gedimus.

Lauko ribinis vakuuminis grandinės pertraukiklis vakuuminiu režimu pertraukia lanką ir naudoja SF6 dujų izoliaciją. Dėžutėje įdiegta pažangi importuota dujų sandarinimo, sprogimui atspari ir izoliacinės konstrukcijos technologija, pasižyminti puikiomis bendro sandarinimo savybėmis. Taip pat pagerėjo importo ir eksporto vamzdžių sandarinimo savybės, o bendras sandarinimo efektyvumas yra geras. Viduje užpildytos SF6 dujos neturi nutekėti ar būti paveiktos išorinės aplinkos. Spyruoklinis veikimo mechanizmas buvo miniatiūrinis, o jo veikimas optimizuotas. Priimama pagrindinės grandinės transmisija ir kelių pakopų išjungimo sistema, pasižyminti mažu pasipriešinimu ir žemu temperatūros kilimu. Jo patikimumas ir stabilumas yra pranašesni už tradicinius spyruoklinius mechanizmus.

Šis gaminys sumontuotas ties oro skirstomųjų linijų atsakomybės riba. Vartotojo įeinančios linijos priekinis galas automatiškai pašalins vienfazius įžeminimo gedimus ir trumpojo jungimo tarp fazių gedimus vartotojo sistemoje, išvengiant gedimų plitimo vartotojo pasaulyje į pagrindinę perdavimo liniją, užtikrinant nesugedusių vartotojų elektros saugą ir pagerinant elektros patikimumą. Jei gedimas yra nuolatinis ir nepavyksta uždaryti pastotės, avarija vidutinės įtampos naudotojo aikštelėje nutrūks visa skirstomoji magistralinė linija. Ši bendra perdavimo avarija elektros tinkle atneš didelių nuostolių visuomenei.

aplinkos būklė

(1) Aplinkos oro temperatūra: -40 ℃ ~ +40 ℃; Dienos temperatūros pokytis ne didesnis kaip 25 ℃; Pagal SF6 dujų savybes, kai aplinkos temperatūra yra -40 ℃ ir slėgis bako viduje yra 0,05 Mpa, SF6 vis dar yra dujinės būsenos, kad būtų užtikrintas normalus gaminio veikimas. Kai aplinkos temperatūra yra -40 ℃, o manometrinis slėgis yra 0,05 Mpa, SF6 suskystinimo taškas yra -55 ℃; Kai manometrinis slėgis lygus nuliui, SF6 suskystinimo taškas neviršys -60 ℃.

(2) Vėjo greitis ne didesnis kaip 35 m/s;

(3) Vieta, kurioje nėra degumo, sprogimo pavojaus, stiprios cheminės korozijos (pvz., įvairios rūgštys, šarmai ar dūmai) ir stiprios vibracijos.

(4) Aukštis: ≤ 1000 m;

(5) dangos storis: 10 mm;

(6) Oro taršos lygis: 4 lygis;

(7) Seisminis intensyvumas: ≤ 7 laipsniai;

(8) Neutralaus taško įžeminimo būdas elektros tinkle: neutralus taškas neįžemintas, jis įžeminamas per lanko slopinimo ritę, o nulinis taškas įžeminamas per mažą varžą.
