Kodėl aukštos įtampos įžeminimo jungiklis yra labai svarbus maitinimo sistemos saugai ir priežiūrai?

Energijos perdavimo ir paskirstymo sistemose saugumas yra svarbiausias dalykas. Vienas dažnai nepastebimas, bet esminis komponentas yraAukštos įtampos įžeminimo jungiklis. Šis prietaisas atlieka gyvybiškai svarbų vaidmenį saugant įrangą ir personalą atliekant techninę priežiūrą, atliekant gedimus ir atliekant įprastines operacijas. Šiame straipsnyje nagrinėjama, ką veikia įžeminimo jungiklis, kaip jis veikia ir kodėl jis yra būtinas vidutinės įtampos skirstomuosiuose įrenginiuose ir pastotėse. Taip pat atsižvelgiame į gamybos kokybę, sertifikatus ir patikimumąSanGao atneša į šį kritinį elektrinį komponentą.

Negirdėtas elektros saugos herojmus

Kai galvojame apie aukštos įtampos įrangą, dažnai į galvą ateina grandinės pertraukikliai ir transformatoriai. Tačiau,Aukštos įtampos įžeminimo jungiklisyra toks pat svarbus saugiam elektros sistemų veikimui ir priežiūrai. Įrengtas skirstomųjų įrenginių spintose arba pastotėse, šis įrenginys užtikrina patikimą kelią į žemę, užtikrinant, kad technikai galėtų saugiai dirbti su išjungta įranga ir veiksmingai valdomos gedimų srovės.

Be tinkamai veikiančio įžeminimo jungiklio techninės priežiūros brigados susidurtų su netyčinio maitinimo įtampa, gretimų įtampingųjų linijų indukcine įtampa ir pavojingu pereinamuoju viršįtampiu.SanGaoKinijos elektros sostinėje Liušyje įsikūrusi aukštųjų technologijų įmonė daugelį metų gamina šiuos esminius komponentus, laikydamasi griežtų kokybės standartų ir aptarnauja įvairias pramonės šakas – nuo ​​miesto tinklų atnaujinimo iki vėjo jėgainių.

Kas yra aukštos įtampos įžeminimo jungiklis?

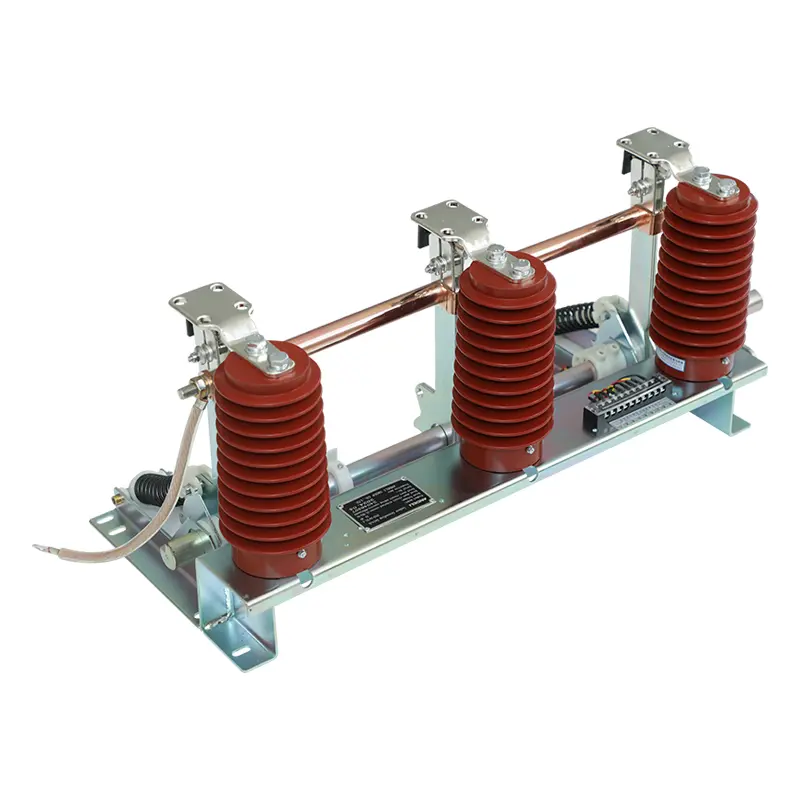

TheAukštos įtampos įžeminimo jungiklisyra mechaninis perjungimo įtaisas, skirtas tam tikrai elektros grandinės daliai prijungti prie žemės. Paprastai jis montuojamas aukštos įtampos skirstomuosiuose įrenginiuose (3–12 kV, trifazėse kintamos srovės 50/60 Hz sistemose) ir yra valdomas rankiniu būdu arba variklio mechanizmu. Jo pirminę struktūrą sudaro laikiklis, įžeminimo peilio mazgas, fiksuoti kontaktai, jutiklis, besisukantis velenas, suspaudimo spyruoklės, laidžios movos ir lanksčios jungtys.

Uždarytas įžeminimo peilis tvirtai susiliečia su statiniu kontaktu, sukurdamas mažos varžos įžeminimo kelią. Šis kelias atlieka keletą saugos ir eksploatacinių funkcijų, kurias išnagrinėsime toliau.

Pagrindinės funkcijos: daugiau nei tik įžeminimas

TheAukštos įtampos įžeminimo jungiklisatlieka keletą svarbių funkcijų, be paprasto įžeminimo:

Personalo apsauga techninės priežiūros metu

Kai grandinės pertraukiklis yra atidarytas ir izoliuotas, gretima šyna arba įranga vis tiek gali turėti indukuotą įtampą arba liekamąjį krūvį. Įžeminimo jungiklis užtikrina matomą ir patikimą įžeminimo jungtį, užtikrinančią, kad techninės priežiūros personalas būtų apsaugotas nuo atsitiktinio maitinimo arba talpinio iškrovimo.

Laikinųjų viršįtampių ribojimas

Įžeminimo gedimų metu, ypač sunkiose sistemose, gali atsirasti trumpalaikių viršįtampių. Įžeminimo jungiklis apriboja šiuos įtampos viršįtampius, sudarydamas žemos varžos kelią, taip apsaugodamas jautrią įrangą ir izoliaciją.

Indukuotų įtampų pašalinimas

Jei tame pačiame bokšte yra lygiagrečios perdavimo linijos, išjungtos linijos vis tiek gali patirti indukuojamą įtampą iš gretimų gyvų linijų dėl elektrostatinės ir elektromagnetinės jungties. Šių linijų įžeminimo jungikliai suteikia kelią šioms indukuotoms srovėms išsklaidyti, užkertant kelią pavojų.

Trumpojo jungimo srovių uždarymas

Kai kurie įžeminimo jungikliai yra skirti užsidaryti nuo trumpojo jungimo srovių. Ši galimybė užtikrina, kad jungiklis gali veikti net esant gedimui, o tai suteikia papildomos saugos avarinių procedūrų metu.

Sistemos neutralios atskaitos nustatymas

Pastotėse su dideliais galios transformatoriais įžeminimo jungiklis padeda išlaikyti pastovų įtampos atskaitos tašką, stabilizuoja elektros tinklą ir užtikrina saugų veikimą.

Taikymas: kur jis naudojamas?

TheAukštos įtampos įžeminimo jungiklisyra plačiai naudojamas elektros paskirstymo ir perdavimo sistemose, įskaitant:

• Miesto ir kaimo elektros tinklų renovacija– Norint atnaujinti senstančią infrastruktūrą, reikia patikimo įžeminimo, kad būtų užtikrinta sauga ir atitiktis.

• Pastotės ir skirstomųjų įrenginių spintos– Integruoti ir vidutinės įtampos skirstomieji įrenginiai.

• Vėjo jėgainės ir hidroelektrinės– Generatorių ir transformatorių įžeminimas.

• Metalurgijos ir naftos chemijos pramonė– Apsaugoti įrangą ir personalą atšiaurioje aplinkoje.

• Geležinkelio ir kasybos įrenginiai– Užtikrinti saugų įžeminimą traukos energijos sistemose.

• Gyvenamųjų ir komercinių pastatų energetikos projektai– Įeinantiems tiektuvams ir avarinėms sistemoms.

TheSanGaoPrivalumas: kokybė ir patikimumas

SanGaosukūrė aukštos kokybės aukštos įtampos įrangos reputaciją. Įmonės gamykla apima 10 000 kvadratinių metrų, registruotasis kapitalas – 81,68 mln. juanių, o bendras turtas – maždaug 200 mln. 120 darbuotojų, įskaitant 20 vyresniųjų ir vidutinių techninių specialistų,SanGaodaug dėmesio skiria moksliniams tyrimams ir plėtrai bei kokybės užtikrinimui.

Įmonė laikosi ISO 9001:2008 kokybės vadybos, ISO 14001 aplinkosaugos vadybos ir OHSMS 18001 darbuotojų saugos ir sveikatos sistemų. Jame taip pat naudojamas modernus ERP valdymas ir pažangi testavimo įranga, užtikrinanti kiekvienąAukštos įtampos įžeminimo jungiklisatitinka griežtus veiklos standartus. Bendradarbiaujant su tokiomis institucijomis kaip Xi'an Senyuan ir Pekino elektros tyrimų institutas,SanGaoužtikrina, kad jos produktai yra elektros inžinerijos priešakyje.

Jų įžeminimo jungikliai yra sukurti su tvirtu mechanizmu, kuris naudoja suspaudimo spyruokles, kad būtų užtikrintas greitas ir patikimas uždarymas / atidarymas, o nuolatinis kontaktinis slėgis palaikomas per diskines spyruokles. Ši konstrukcija užtikrina mažą atsparumą kontaktams ir ilgą tarnavimo laiką net ir dažnai naudojant.

Dažnai užduodami klausimai (DUK)

Kl .: Koks yra pagrindinis aukštos įtampos įžeminimo jungiklio tikslas?

A: Pagrindinis jo tikslas yra suteikti matomą ir saugų įžeminimo tašką išjungtai įrangai, apsaugant technikus nuo atsitiktinio maitinimo ir išsklaidant sukeliamą įtampą bei įkrovimus.

K: Kur paprastai įrengiamas įžeminimo jungiklis?

A: Paprastai jis montuojamas vidutinės įtampos skirstomųjų įrenginių spintose (3-12kV), taip pat pastotėse ir transformatorių linijos pusėje.

K: Ar įžeminimo jungiklis gali užsidaryti prieš trumpojo jungimo srovę?

A: Taip, daugelis įžeminimo jungiklių yra skirti trumpojo jungimo uždarymo srovei, todėl juos galima saugiai naudoti net esant gedimams.

K: Kaip įžeminimo jungiklis apsaugo nuo indukuotų įtampų?

A: Perdavimo linijose, kurios eina lygiagrečiai su maitinimo linijomis, įžeminimo jungiklis suteikia kelią indukuotoms srovėms tekėti į žemę, neleidžiant pavojingai įtampai atsirasti išjungtose linijose.

Išvada

TheAukštos įtampos įžeminimo jungiklisgali būti ne pats spalvingiausias elektros energijos sistemos komponentas, tačiau jo svarbos negalima pervertinti. Jis apsaugo gyvybes, saugo brangią įrangą ir užtikrina stabilų tinklo veikimą gedimų ir priežiūros metu. Suteikdamas patikimą įžeminimo kelią, jis padeda išvengti nelaimingų atsitikimų, sumažina prastovų laiką ir palaiko elektros tinklo vientisumą.

SanGaosiūlo įžeminimo jungiklius, kuriuose yra tvirta mechaninė konstrukcija, aukštos kokybės medžiagos ir griežta kokybės kontrolė, kad būtų užtikrintas patikimas veikimas sudėtingose ​​srityse. Turėdamas tvirtą techninį pagrindą ir įsipareigojimą nuolat tobulėti,SanGaotapo patikimu tiekėju elektros energijos tiekimo įmonėms, pramonės įmonėms ir infrastruktūros projektams visoje Kinijoje ir už jos ribų.

Jei ieškote patikimo aukštos įtampos įžeminimo jungiklių šaltinio arba reikia techninės pagalbos konkrečiam projektui, kviečiamesusisiektimmus šiandien. Jų patyrusi inžinierių komanda gali pateikti produkto specifikacijas, pasirinktinius sprendimus ir laiku teikti pagalbą. Susisiekite su įmonės svetaine arba el. paštu, kad aptartumėte savo poreikius ir sužinotumėte, kaip tai padarytiSanGaogali prisidėti prie jūsų elektros sistemų saugumo ir efektyvumo.
