SanGao trifazis grandinės pertraukiklis – funkcijos, valdymo režimai ir taikomųjų programų įžvalgos

Sparčiai augant pramoninei automatizacijai ir komerciniam energijos paskirstymui, trifaziai automatiniai jungikliai iš paprastų apsauginių įtaisų virto išmaniaisiais įrenginiais, kurie sujungia valdymą, apsaugą ir izoliaciją. SanGao trifazis pertraukiklio modulis, suderinamas su Simulink modeliavimo aplinka, turi du lanksčius valdymo režimus: išorinio signalo valdymą (0 V atvirai, teigiama įtampa uždarymui) ir vidinį laikmačiu pagrįstą valdymą (iš anksto nustatyti perjungimo laikai). Šis universalumas labai supaprastina sistemos integravimą ir testavimą. Šiame straipsnyje mes gilinamės į šio modulio technines detales ir pateikiame praktines pasirinkimo ir taikymo gaires.

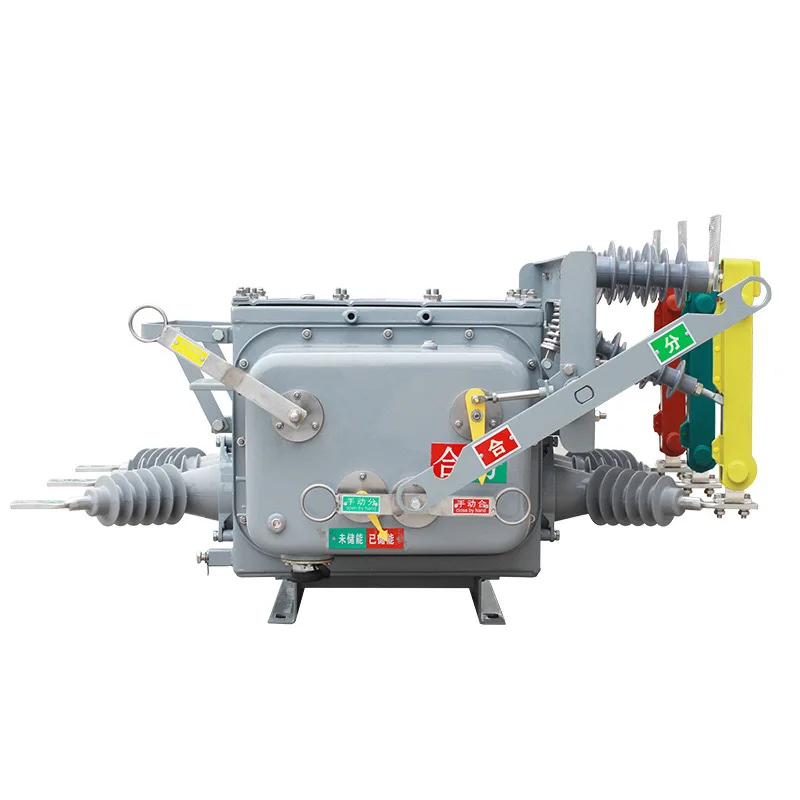

1. Trifazio grandinės pertraukiklio modulio apžvalga

SanGao trifazis grandinės pertraukiklis susideda iš trijų nepriklausomų vieno poliaus pertraukiklių, mechaniškai sujungtų, kad veiktų vienu metu per vieną perjungimo rankeną. Jis gali būti nuosekliai sujungtas su trifazėmis apkrovomis, kad būtų galima valdyti visas fazes vienu metu. Lanko gesinimo mechanizmas yra identiškas standartinių grandinės pertraukiklių mechanizmui, o modulyje yra įmontuotos Rs-Cs slopinimo grandinės, skirtos perjungimo viršįtampai slopinti – tai būtina, kai prijungiama prie indukcinių apkrovų ar srovės šaltinių.

2. Pagrindinės funkcijos ir veikimo režimai

SanGao trifazis pertraukiklis siūlo du valdymo režimus, kad atitiktų skirtingus taikymo poreikius. Įišorinio valdymo režimas, modulio piktogramoje rodomas valdymo įvesties prievadas, leidžiantis perjungti realiuoju laiku naudojant Simulink signalus. Įvidinio valdymo režimas, perjungimo laikai yra iš anksto nustatyti automatinių laiko sekų dialogo lange. Abiejuose režimuose tas pats valdymo signalas varo visus tris pertraukiklius, užtikrindamas sinchroninį veikimą.

2.1 Snubber grandinės vaidmuo

Kai pertraukiklis yra prijungtas prie indukcinių apkrovų (pvz., variklių, transformatorių) arba srovės šaltinių, atidarius grandinę gali susidaryti dideli indukuoti viršįtampiai, kurie gali pažeisti izoliaciją arba patį pertraukiklį. Integruota Rs-Cs slopinimo grandinė efektyviai sugeria šią energiją, apribodama viršįtampių smailes ir apsaugodama tiek pertraukiklį, tiek pasroviui skirtą įrangą. Vartotojai gali pasirinkti įjungti arba išjungti šią grandinę, atsižvelgdami į apkrovos tipą.

2.2 Kelionės charakteristikos ir „Kelionės be“ mechanizmas

„Trip-free“ funkcija užtikrina, kad įvykus perkrovai ar trumpajam jungimui vidinis mechanizmas priverstinai atidaro kontaktus ir rankena pasislenka į išjungimo padėtį. Bandant nuspausti rankeną uždaryta, kontaktai vėl neuždarys tol, kol gedimas nebus pašalintas ir rankena nenustatyta iš naujo. Tai sukuria vidinį saugos barjerą, neleidžiantį atsinaujinti, kol gedimas išlieka.

• Išorinio signalo valdymas (0 V / teigiama įtampa)
• Vidinis laikmačio valdymas
• Rs-Cs slopinimo grandinė (pasirinktinai)
• Mechanizmas nesukeliantis
• Laiko uždelsimo serijos suveikimo charakteristika
• Didelė trumpojo jungimo pertraukimo galia

3. Paaiškintos pagrindinės techninės specifikacijos

Norint pasirinkti tinkamą trifazį pertraukiklį, reikia gerai suprasti jo techninius parametrus. Žemiau esančioje lentelėje apibendrinamos pagrindinės SanGao modulio specifikacijos ir jų praktinė reikšmė pasirinkimui.

4. Pramoninio pritaikymo ir atrankos vadovas

Trifaziai grandinės pertraukikliai plačiai naudojami variklių valdymo centruose, skirstomuosiuose skydeliuose, pramoninės automatikos įrangoje ir komerciniuose pastatuose. Priklausomai nuo taikymo, jie gali būti naudojami kaip pagrindiniai jungikliai, šakų apsaugos įtaisai arba variklio valdymo jungikliai. Žemiau pateikiami tipiniai naudojimo atvejai ir pasirinkimo nuorodos.

4.1 Pagrindinės taikymo sritys

• Pramoninio variklio valdymas:Naudojami kaip tiesioginiai paleidikliai, kuriems reikalinga laiko uždelsimo išjungimo charakteristika, kad būtų išvengta suveikimo esant įsijungimo srovei.
• Paskirstymo linijos apsauga:Įrengiamas pagrindinėse arba antrinėse skirstomosiose plokštėse, siekiant apsaugoti nuo perkrovų ir trumpųjų jungimų, tinkamai derinant su priešais / pasroviais įrenginiais.
• Avarinių generatorių komplektai:Veikia kaip generatoriaus išėjimo pertraukiklis, užtikrinantis izoliaciją ir atlaikantis galimas pereinamąsias viršsroves.
• ŠVOK sistemos:Apsaugo kompresorius, ventiliatorius ir kitus variklius oro kondicionavimo ir šaldymo įrenginiuose – taip pat reikia laiko delsos charakteristikų.

4.2 Pasirinkimo žingsniai

1. Nustatykite apkrovos tipą:Varžinė ar indukcinė? Ar jis turi pradinį įsiveržimą? Tai nustato reikiamą kelionės charakteristiką.
2. Apskaičiuokite darbinę srovę:Remdamiesi apkrovos galia ir įtampa, apskaičiuokite didžiausią linijos srovę ir pridėkite 20–30 % saugos ribą.
3. Apytikslė trumpojo jungimo srovė:Gauti numatomą trumpojo jungimo srovę iš maitinimo sistemos; pertraukiklio pertraukimo galia turi būti didesnė.
4. Pasirinkite valdymo režimą:Išorinio signalo valdymas, jei reikalingas nuotolinis/automatinis valdymas; vidinis laikmatis, jei reikalingas tik suplanuotas perjungimas.
5. Atsižvelkite į nutrūkimo reikalavimą:Indukcinėms apkrovoms (varikliai, transformatoriai) visada įjunkite slopinimo grandinę.

5. Saugos apsaugos funkcijos

Saugumas yra svarbiausias elektros projektavimo prioritetas. SanGao trifazis pertraukiklis apima kelis apsaugos mechanizmus, kurie apsaugo ne tik grandinę ir įrangą, bet ir personalą.

• Apsauga nuo perkrovos:Šiluminio magnetinio išjungimo blokas atidaro grandinę, kai srovė ilgą laiką viršija vardinę vertę, todėl kabelis neperkais.
• Trumpojo jungimo apsauga:Įvykus trumpajam jungimui magnetinis išjungimas suveikia akimirksniu ir per milisekundes nutraukia gedimo srovę, kad būtų sumažinta žala.
• Izoliacijos funkcija:Kai rankena yra „išjungta“, pakankamas kontaktų tarpas ir izoliacijos atstumas užtikrina matomą lūžį, atitinkantį izoliacijos reikalavimus.
• Atskleidimo apsauga be kelionių:Apsaugo nuo pakartotinio užsidarymo, kol gedimas išlieka, pašalina žmogiškosios klaidos riziką.
