Sangao oro apkrovos pertraukos jungikliai: saugus, paprastas ir tvarus MV perjungimas

Šiuolaikinėje besikeičiančioje energijos aplinkoje paskirstymo tinklų operatoriai susiduria su vis didesniu spaudimu užtikrinti veikimo laiką, sumažinti poveikį aplinkai ir mažesnes bendrąsias nuosavybės išlaidas. Oro apkrovos pertraukimo jungiklis sprendžia visus tris iššūkius, naudodamas laiko patikrintą, tačiau nuolat tobulėjančią konstrukciją. Skirtingai nuo SF₆ jungiklių, kuriems reikia periodiškai tvarkyti dujas ir kurie kelia šiltnamio efektą sukeliančių dujų riziką, arba alyva užpildytų įrenginių, kuriems reikalinga netvarkinga priežiūra, oro jungiklis naudoja gausiausią ir nekenksmingiausią terpę – orą. Dėl mechaninio paprastumo sumažėja gedimo taškų, o aiškūs padėties indikatoriai ir blokavimo mechanizmai sumažina veikimo klaidas. Štai kodėl komunalinės paslaugos, atsinaujinančios energijos kūrėjai ir pramonės objektai visame pasaulyje renkasi oro apkrovos jungiklius kaip pageidaujamą izoliavimo ir perjungimo sprendimą.

1. Oro apkrovos pertraukų jungiklių patikimumo paradigma

Kas daro oro apkrovos pertraukimo jungiklį tikrai patikimą? „San Gao Electric“ mano, kad tai yra keturių ramsčių sinergija:struktūrinis paprastumas– mažiau judančių dalių sumažina gedimo režimus;natūrali izoliacija– oras pašalina nuotėkio riziką ir toksiškumą;tvirtas lanko išnykimas– optimizuota magnetinė ir oro srauto konstrukcija užtikrina nuoseklų pertraukimą; iroperatoriui patogi sauga– mechaniniai blokatoriai ir aiški būsenos indikacija apsaugo nuo netinkamo veikimo. Šios savybės patvirtinamos atliekant griežtus bandymus ir dešimtmečių patirtį įvairiose klimato ir apkrovos sąlygomis.

1.1 Kodėl oras – žaliasis imperatyvas

Noras laipsniškai atsisakyti SF₆ spartėja visame pasaulyje dėl itin didelio pasaulinio atšilimo potencialo (GWP ≈ 23 500). Nors SF₆ pasižymi puikia izoliacija, jo gyvavimo ciklo metu išmetami teršalai – nuo ​​nuotėkio iki eksploatavimo pabaigos pašalinimo – kelia didelę naštą aplinkai. Oro apkrovos pertraukimo jungikliai yra tiesioginė, patikrinta alternatyva vidutinės įtampos įrenginiams. Naudojant tinkamą elektrodų geometriją ir lanko valdymo metodus, oras gali saugiai nutraukti apkrovos sroves iki 1250 A esant 24 kV įtampai. Be to, oro jungikliai iš prigimties yra atsparūs dujų slėgio svyravimams, atsirandantiems dėl temperatūros pokyčių, todėl užtikrina pastovų veikimą atšiauraus klimato sąlygomis nuo dykumų iki didelio aukščio pastočių.

2. Pagrindiniai techniniai pranašumai

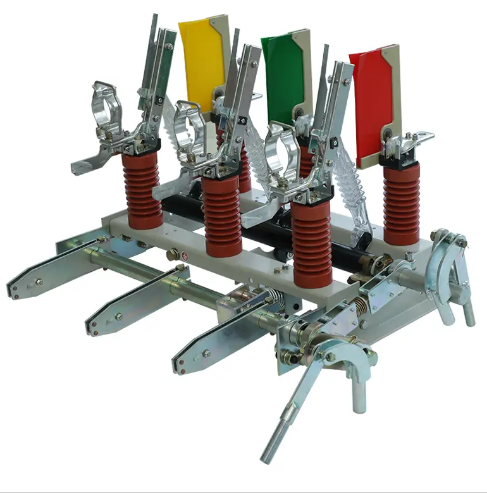

San Gao’s air load break switch builds on proven principles while incorporating modern engineering improvements for enhanced reliability, safety, and ease of integration. Žemiau pateikiami pagrindiniai skirtumai, išskiriantys mūsų gaminį.

• Nominali įtampa: 12kV / 24kV
• Nominali srovė: 630A / 1250A
• Trumpojo jungimo pajėgumas (piktas): 50 kA
• Mechaninė ištvermė: ≥ 10 000 operacijų
• Elektros patvarumas: ≥ 5000 operacijų
• Apsaugos klasė: IP4X (vidaus) / IP54 (lauko)
• Aplinkos temperatūra: -25°C ~ +55°C
• Aukštis: iki 3000 m

2.1 Lanko gesinimo našumas

Lanko kameroje naudojamas išilginio magnetinio lauko ir savaiminio oro srauto derinys. Kai judantis kontaktas atsiskiria, lankas magnetinėmis jėgomis nukreipiamas į lanko skirstytuvo plokščių rinkinį, kur jis pailgėja, atšaldomas ir užgęsta esant kito srovės nuliui. Šis metodas sumažina kontaktų deginimą ir suteikia galimybę daug kartų perjungti. San Gao patvirtino konstrukciją atlikdama tūkstančius pertrūkių testų, įskaitant griežtus variklio paleidimo ir kondensatoriaus bloko perjungimo scenarijus, kad būtų užtikrintas patikimas veikimas pačiomis sudėtingiausiomis sąlygomis.

2.2 Veikimo mechanizmas – paprastumas ir saugumas

Galimas valdymo mechanizmas su spyruokliniu energijos tiekimu arba rankiniu būdu, turintis anti-siurbimo ir pagalbinių kontaktų konfigūracijas. Rankena užtikrina ergonomišką jėgos grįžtamąjį ryšį, o padėties indikatorius yra aiškiai matomas iš tolo. Nuotoliniam valdymui galima integruoti pasirenkamą variklio pavarą, leidžiančią sklandžiai susieti su SCADA ir paskirstymo automatizavimo sistemomis. Blokavimo sistema užtikrina, kad jungiklio nebūtų galima atidaryti ar uždaryti, nebent būtų laikomasi teisingos sekos, o tai žymiai sumažina žmogiškosios klaidos riziką.

3. Veikimo specifikacijos trumpai

Šioje lentelėje pateikiamas greitas pagrindinių San Gao oro apkrovos pertraukiklio ir tipinio SF₆ apkrovos jungiklio parametrų palyginimas, iliustruojantis praktinius oro izoliacijos technologijos pranašumus.

4. Pagrindinės taikymo sritys ir vertė

Oro apkrovos pertraukimo jungikliai yra naudojami plačiame vidutinės įtampos tinklų spektre. Toliau pateikiamos ryškiausios programos ir konkretūs jų teikiami privalumai kiekviename kontekste.

• Miesto ir kaimo paskirstymo tinklai:Naudojamas kaip ant stulpo montuojamas arba žiedinis pagrindinis agregatas, skirtas linijos dalijimuisi, apkrovos perkėlimui ir gedimų izoliavimui – pagerina tiekimo automatizavimą ir tiekimo patikimumą.
• Pramoninės maitinimo sistemos:Valdo didelius variklius, transformatorius ir tiektuvus gamyklose, kasyklose ir perdirbimo gamyklose, siūlydami vietinę izoliaciją ir perjungimą be sudėtingos priežiūros.
• Atsinaujinančios energijos gamyklos:Sujungia ir atjungia inverterių arba transformatorių grandines saulės ir vėjo jėgainėse, nesunkiai tvarko dažną kasdienį važiavimą dviračiu.
• Infrastruktūros projektai:Geležinkeliai, oro uostai, duomenų centrai ir ligoninės naudojasi oro jungikliais, kad būtų izoliuotas įeinantis / išeinantis tiektuvas, užtikrinantis saugią priežiūrą ir aukštą pasiekiamumą.
• Komercinių pastatų pastotės:Naudojamas kaip pagrindinis pajamų šaltinis arba autobusų sujungimo jungiklis prekybos centruose, biurų bokštuose ir švietimo miesteliuose, prisidedant prie ekologiškų pastatų sertifikatų.

Kiekviename iš šių scenarijų oro jungiklio techninę priežiūrą nereikalaujanti pobūdis ir aiškiai matomas lūžis suteikia ramybės. Pavyzdžiui, nuotolinėse paskirstymo linijose dėl nepakankamo dujų tvarkymo labai sumažėja sunkvežimių riedėjimas ir techniko laikas. Saulės fermose, kur jungikliai gali veikti kelis kartus per dieną, didelis mechaninis patvarumas užtikrina ilgaamžiškumą be problemų. Dėl šių realių pranašumų sistemų planuotojai vis dažniau nurodo oro apkrovos pertraukimo jungiklius kaip numatytąjį naujų ir atnaujintų vidutinės įtampos įrenginių pasirinkimą.

5. Kodėl San Gao Electric – kokybė ir naujovės

„San Gao Electric“ nėra tik jungiklių gamintojas – mes esame partneriai kuriant saugesnę ir išmanesnę energijos infrastruktūrą. Mūsų 10 000 m² gamykla ir daugiau nei 120 patyrusių specialistų komanda, kurios būstinė yra Liuši, Kinijos elektros pramonės širdyje, yra pasišventusi tiekti gaminius, kurie atitinka aukščiausius tarptautinius standartus. Įstatinis kapitalas yra 81,68 mln. RMB, o bendras turtas artėja prie 200 mln. RMB, todėl turime finansinį stabilumą ir techninį gilumą, kad galėtume paremti didelio masto projektus visame pasaulyje.

Mūsų įsipareigojimas siekti kokybės atsispindi mūsų ISO9001, ISO14001 ir OHSMS18001 sertifikatuose. Užmezgėme tvirtus verslo ryšius visoje Europoje, Amerikoje, Australijoje ir Afrikoje, užsitarnavome patikimo aukštos įtampos sprendimų partnerio reputaciją. Be oro apkrovos pertraukimo jungiklių, mūsų gaminių asortimente yra vakuuminiai apkrovos pertraukikliai, grandinės pertraukikliai, skyrikliai, viršįtampių ribotuvai ir transformatorių priedai, užtikrinantys visapusišką bet kokio vidutinės įtampos tinklo apsaugą ir valdymą.
