Kaip lauko aukštos įtampos jungiklio išjungimo saugiklis gali pagerinti saugumą paskirstant elektros energiją

Santrauka:Patikima apsauga nuo gedimų yra būtina oro paskirstymo sistemoms, ypač ten, kur transformatoriai, atšakos ir pramoniniai tiektuvai yra veikiami perkrovų, trumpųjų jungimų, vėjo, lietaus ir temperatūros pokyčių. AnLauko aukštos įtampos jungiklio išjungimo saugiklissuteikia praktišką apsaugos nuo viršsrovių ir matomos mechaninės izoliacijos derinį. Sukūrė ir pagaminoSangao, šis apsaugos įtaisas sukurtas paskirstymui lauke, kur patikimas trikčių nutraukimas ir nesudėtinga priežiūra yra labai svarbūs.

Turinys

1. Kodėl svarbus lauko aukštos įtampos jungiklio išjungimo saugiklis?
2. Kaip veikia išjungiamas saugiklis?
3. Kokios yra pagrindinės apsaugos jungiklio savybės?
4. Kokias aplinkos sąlygas jis gali atlaikyti?
5. Kur naudojamas lauko aukštos įtampos jungiklio išjungimo saugiklis?
6. Kaip kokybės kontrolė pagerina gaminio patikimumą?
7. Į ką pirkėjai turėtų atsižvelgti rinkdamiesi išjungiamą saugiklį?
8. Dažnai užduodami klausimai

Kodėl svarbus lauko aukštos įtampos jungiklio išjungimo saugiklis?

Oriniai skirstomieji tinklai veikia aplinkoje, kurioje elektros įrenginius gali veikti nenuspėjamos apkrovos, trumpieji jungimai, audros, stiprus vėjas ir kitos išorinės sąlygos. Greitai neišskirtas gedimas gali išplisti per skirstomąjį tinklą ir sugadinti transformatorius, laidus, jungiklius ir kitą brangią įrangą.

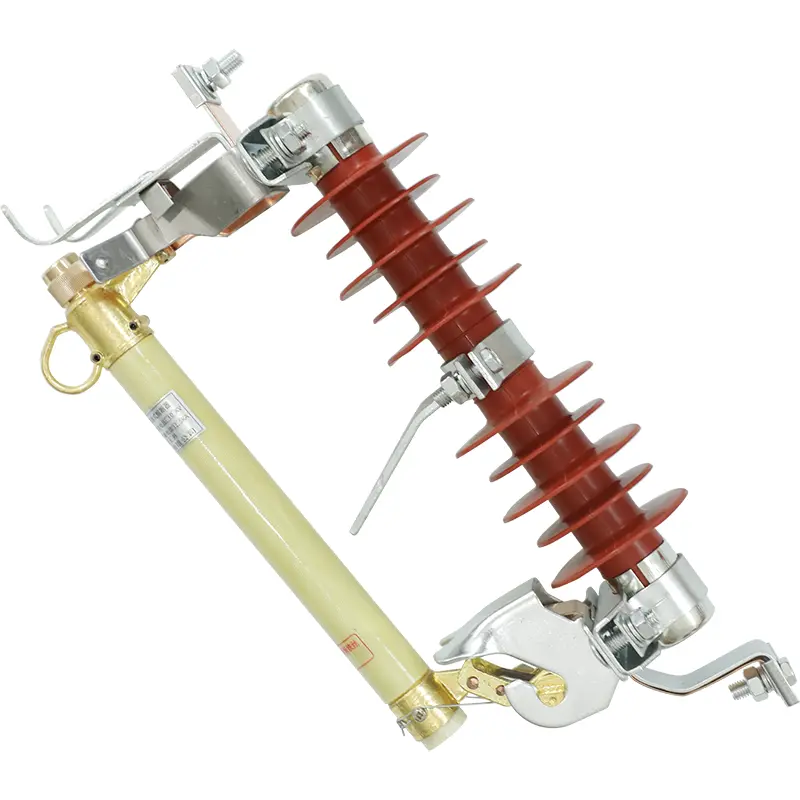

AnLauko aukštos įtampos jungiklio išjungimo saugiklissuteikia šioms sistemoms skirtą apsaugos tašką. Kai dėl per didelės srovės lydosi saugiklio elementas, srovės kelias nutrūksta. Tuo pačiu metu saugiklio mazgas mechaniškai nukrenta nuo savo kontaktinės padėties ir susidaro matomas oro tarpas.

Šis elektros pertraukimo ir fizinės izoliacijos derinys suteikia keletą praktinių privalumų:

• Apsaugo paskirstymo transformatorius nuo žalingų viršsrovių sąlygų.
• Padeda izoliuoti lokalizuotus oro linijų gedimus.
• Aiškiai matoma nuoroda, kad saugiklis suveikė.
• Palaiko greitesnį gedimų nustatymą ir priežiūrą.
• Naudojamas palyginti paprastas mechaninis veikimo principas.
• Pateikiamas praktiškas lauko komunalinių paslaugų infrastruktūros apsaugos sprendimas.

Elektros rangovams ir komunalinių paslaugų pirkimų komandoms, ieškančioms aaukštos įtampos išjungimo saugiklio tiekėjasVertinant ilgalaikės apsaugos efektyvumą, svarbu suprasti šias charakteristikas.

Kaip veikia išjungiamas saugiklis?

Išjungiamo saugiklio veikimo principas yra paprastas, bet labai efektyvus. Saugiklio elementas teka normalią veikimo srovę, o tinkamai parinktomis elektros sąlygomis išlieka nepažeistas. Kai perkrova arba gedimo srovė viršija suprojektuotą saugiklio elemento darbinį lygį, elementas išsilydo ir nutraukia grandinę.

Tuomet ypač svarbi tampa mechaninė iškritimo funkcija. Sangao konstrukcijoje naudojama spyruoklinė perjungimo svirtis ir įtemptas saugiklis. Kai saugiklio elementas ištirpsta, mechaninis įtempimas atleidžiamas. Saugiklio blokas juda į išorę ir žemyn, palikdamas matomą fizinį atstumą tarp kontakto su įtampa ir saugiklio vamzdžio.

Tai sukuria du svarbius apsaugos rezultatus:

1. Elektros nutrūkimas:Išlydęs saugiklio elementas nutraukia srovės kelią.
2. Matoma izoliacija:Saugiklio vamzdelis nukrenta iš darbo padėties, todėl techninės priežiūros personalas gali lengviau nustatyti naudojamą apsaugos tašką.

Palyginti su apsaugos priemonėmis, kai sugedęs saugiklis gali likti fiziškai arti pradinės kontaktinės padėties, teigiamas išjungimo veiksmas gali palengvinti gedimo nustatymą komunalinių paslaugų brigadoms.

Kokios yra pagrindinės apsaugos jungiklio savybės?

Kokybiškas lauko apsaugos įrenginys turi derinti elektrinį funkcionalumą su mechaniniu stiprumu ir atsparumu aplinkai. „Sangao“ lauko aukštos įtampos jungiklio išjungimo saugiklis turi keletą charakteristikų, skirtų paskirstymo aplinkai virš galvos.

Dėl šių funkcijų derinio prietaisas ypač tinkamas naudoti, kai svarbūs aspektai yra apsauga, matomumas, priežiūra ir mechaninis patvarumas.

Kokias aplinkos sąlygas jis gali atlaikyti?

Lauko elektros apsaugos įranga turi veikti patikimai nepaisant besikeičiančių aplinkos sąlygų. Remiantis „Sangao“ paskelbta gaminio informacija, lauko aukštos įtampos jungiklio išjungimo saugiklis sukurtas pagal apibrėžtus aplinkos veikimo kriterijus.

Šie parametrai ypač aktualūs pirkėjams, dirbantiems su platinimo lauke projektais. Prieš pirkdami, inžinieriai visada turėtų patikrinti faktines vietos sąlygas, sistemos įtampą, srovės reikalavimus, įrengimo konfigūraciją, aukštį virš jūros lygio ir taikomus vietinius elektros standartus, kad įsitikintų, jog pasirinkta įranga yra tinkamai nurodyta.

Kur naudojamas lauko aukštos įtampos jungiklio išjungimo saugiklis?

Pagrindinis išjungiamo saugiklio privalumas yra jo galimybė užtikrinti vietinę apsaugą nuo viršsrovių, nereikalaujant pernelyg sudėtingo apsaugos išdėstymo. Dėl to jis naudingas keliuose pridėtinių paskirstymo scenarijų.

Ant stulpo montuojamo transformatoriaus apsauga

Paskirstymo transformatoriams, sumontuotiems ant komunalinių paslaugų stulpų, reikalinga apsauga nuo gedimų transformatoriuje arba pasrovinėse grandinėse. Aukštos įtampos pusėje galima sumontuoti išjungiamą saugiklį, kad būtų sukurtas specialus apsaugos taškas. Jei atsiranda rimta viršsrovė, saugiklis veikia ir atskiria paveiktą transformatorių nuo maitinimo.

Kaimo ir tolimojo susisiekimo linijos

Ilgos oro linijos gali turėti kelis atšakos taškus ir aptarnauti geografiškai išsklaidytas apkrovas. Apsaugos įdiegimas strateginėse vietose padeda išskirti lokalizuotas problemas, o ne leisti kiekvienai gedimui paveikti didesnę tinklo dalį.

Pramoniniai paskirstymo tiektuvai

Kasybos įrenginiai, gamybos įmonės ir kitos pramonės įmonės gali naudoti oro linijas pastotėms ar paskirstymo įrangai tiekti. Tinkamai nurodytas saugiklis gali užtikrinti pirminę šių įeinančių grandinių trumpojo jungimo ir viršsrovių apsaugą.

Lauko komunalinių paslaugų infrastruktūra

Kadangi prietaisas skirtas montuoti lauke, jį galima naudoti inžineriniams stulpams ir kitoms atviroms paskirstymo vietoms, kur apsaugos įranga turi atlaikyti aplinkos įtempimą, tačiau išlikti prieinama apžiūrai ir priežiūrai.

Kaip kokybės kontrolė pagerina gaminio patikimumą?

Mechaninis nuoseklumas ypač svarbus išjungiančiam saugikliui, nes elektros apsauga yra tik viena jo funkcijos dalis. Išlydžius saugiklio elementą, saugiklis taip pat turi veikti mechaniškai, kaip numatyta.

Sangao teigia, kad jos lauko skirstomieji įrenginiai gamina pagal ISO9001 kokybės sistemą. Šio tipo apsaugos įrangos gamybos procesas apima mechaninio išlygiavimo patikrinimus, spyruoklės įtempimo kalibravimą ir nuolatinį srovės testavimą.

Todėl pirkimo komandų kokybės kontrolė turėtų būti vertinama iš kelių perspektyvų:

• Elektrinis našumas:Įsitikinkite, kad saugiklio elementas ir srovė atitinka numatytą sistemą.
• Mechaninis veikimas:Įsijungus saugikliui patikrinkite patikimą išjungimo veiksmą.
• Izoliacijos struktūra:Patikrinkite izoliacinių komponentų vientisumą ir ilgaamžiškumą.
• Terminalo jungtis:Užtikrinkite tinkamą laidininkų suderinamumą ir saugias elektros jungtis.
• Tinkamumas aplinkai:Suderinkite gaminio eksploatavimo sąlygas su montavimo vieta.
• Gamybos nuoseklumas:Pasirinkite gamintoją su nustatytomis tikrinimo ir kokybės valdymo procedūromis.

Šie svarstymai padeda pagrindinio komponento pirkimą paversti visišku apsaugos sistemos sprendimu.

Į ką pirkėjai turėtų atsižvelgti rinkdamiesi išjungiamą saugiklį?

Lauko aukštos įtampos jungiklio išjungimo saugiklio pasirinkimas neturėtų būti pagrįstas vien kaina. Pirmiausia reikia įvertinti elektrinį suderinamumą ir naudojimo sąlygas.

1. Sistemos įtampa:Patvirtinkite nominalią įtampą, reikalingą oro skirstomajam tinklui.
2. Dabartinis įvertinimas:Pasirinkite saugiklio elementą, atitinkantį normalią apkrovą ir numatomas gedimo sąlygas.
3. Diegimo aplinka:Įvertinkite temperatūrą, vėją, aukštį virš jūros lygio, seismines sąlygas ir oro poveikį.
4. Reikalavimai transformatoriui:Jei naudojamas transformatoriaus apsaugai, suderinkite saugiklių charakteristikas su transformatoriaus galia ir apsaugos reikalavimais.
5. Laidininkų suderinamumas:Prieš montuodami patikrinkite gnybtų konstrukciją ir laidininko matmenis.
6. Techninės priežiūros reikalavimai:Apsvarstykite, ar atmetimo mechanizmas užtikrina pakankamą matomumą ir prieinamumą vietinėms techninės priežiūros komandoms.
7. Gamintojo galimybės:Įvertinkite gamybos patirtį, kokybės valdymą, testavimo procedūras ir techninę pagalbą.

Tarptautiniams pirkėjams, ieškantiems aKinijos aukštos įtampos apsaugos įrangos gamintojas, Sangao siūlo aukštos įtampos paskirstymo produktų asortimentą, apimantį apsaugą, perjungimą, izoliaciją ir susijusias programas.

Dažnai užduodami klausimai

Kas yra lauko aukštos įtampos jungiklio išjungimo saugiklis?

Tai lauko aukštos įtampos apsaugos įtaisas, skirtas nutraukti per didelę srovę ir fiziškai atskirti saugiklio bloką nuo jo kontakto, kai saugiklio elementas veikia. Jis dažniausiai naudojamas apsaugoti transformatorius, atšakas ir oro paskirstymo įrangą.

Kodėl po gedimo nukrenta saugiklio vamzdis?

Išjungimo veiksmas rodo matomą fizinį signalą, kad saugiklis suveikė. Kai saugiklio elementas ištirpsta, mechaninis įtempimas valdymo bloke atleidžiamas, todėl saugiklio blokas gali judėti žemyn ir sukurti oro tarpą.

Ar šis saugiklis gali būti naudojamas stulpiniams transformatoriams?

Taip. Ant stulpo montuojami paskirstymo transformatoriai yra vienas iš pagrindinių tokio tipo apsaugos įtaisų taikymo scenarijų. Tinkamai parinktas ir suderintas su transformatoriumi bei paskirstymo sistema saugiklis gali užtikrinti apsaugą nuo viršsrovių aukštos įtampos pusėje.

Kokioms lauko sąlygoms skirtas Sangao saugiklis?

Paskelbtose specifikacijose nurodyta aplinkos darbinė temperatūra nuo -30°C iki +40°C, maksimalus vėjo greitis 35 m/s ir tinkamumas montuoti iki 1000 m aukščio be gamyklinio reguliavimo. Projektai, neatitinkantys šių sąlygų, prieš pirkimą turėtų būti įvertinti kartu su gamintoju.

Kodėl matoma izoliacija naudinga priežiūrai?

Kai saugiklis suveikia, saugiklio vamzdelis nukrenta nuo įprastos kontaktinės padėties. Tai sukuria matomą fizinę oro pertrauką, kuri gali padėti techninės priežiūros personalui nustatyti naudojamą apsaugos tašką trikčių šalinimo ir sistemos atkūrimo metu.

Kaip pirkėjai turėtų pasirinkti tinkamą modelį?

Pirkėjai turėtų įvertinti sistemos įtampą, vardinę srovę, gedimo sąlygas, transformatoriaus galią, jei taikoma, laidų jungtis, aplinkos sąlygas, įrengimo aukštį virš jūros lygio ir taikomus vietinius standartus. Prieš galutinį pasirinkimą rekomenduojama gauti techninį patvirtinimą su gamintoju.

Išvada

AnLauko aukštos įtampos jungiklio išjungimo saugiklisyra daugiau nei paprastas saugiklio elementas: viename praktiškame sprendime jis sujungia viršsrovių pertraukimą, mechaninę išjungimo izoliaciją, matomą gedimo indikaciją ir lauko konstrukcijų apsaugą. Orinių skirstomųjų tinklų, stulpinių transformatorių, kaimo atšakų ir pramoninių tiektuvų pasirinkus tinkamai sukonstruotą įrenginį galima pagerinti įrangos apsaugą ir supaprastinti gedimų priežiūrą. Su nustatytomis gamybos galimybėmis ir kokybės kontrolės procedūromis,Sangaogali padėti klientams, ieškantiems patikimos aukštos įtampos paskirstymo apsaugos įrangos. Jei planuojate naują elektros paskirstymo projektą arba reikia tinkamo sprendimo esamam tinklui,susisiekite su mumisaptarti jūsų paraiškos reikalavimus, technines specifikacijas ir pirkimo poreikius.
