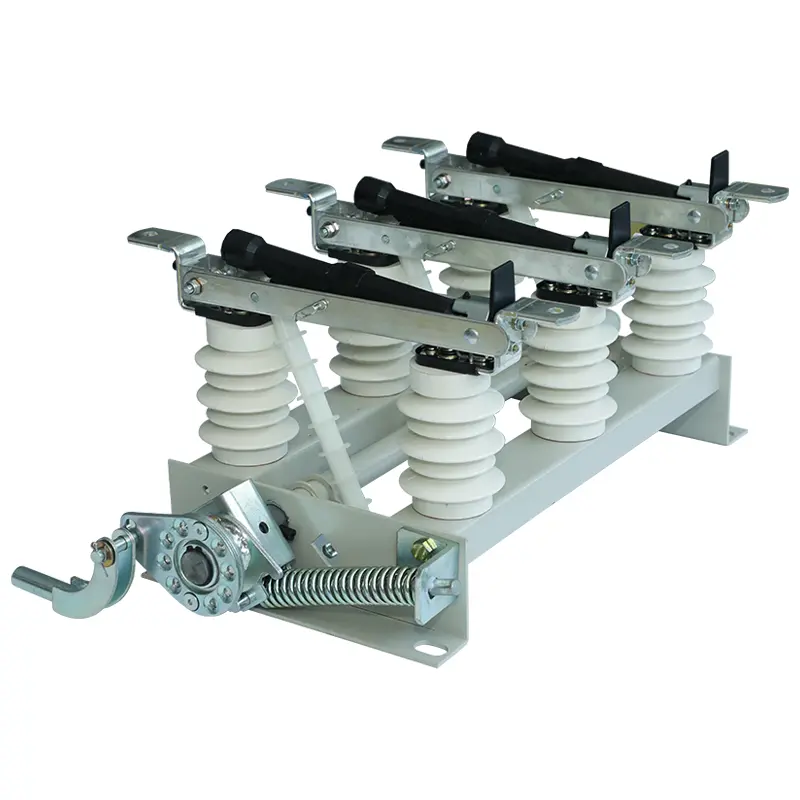

Kintamosios srovės apkrovos pertraukiklio jungiklis

Kinijos SanGao kintamosios srovės apkrovos pertraukiklis yra esminis saugos įtaisas bet kokiai įrangai ar tinklui, per kurį teka srovė. Paprastai pramoninėje aplinkoje srovė yra padalinta į kelias grandines per grandinės pertraukiklio dėžutę. Kiekviena grandinė bus nuosekliai sujungta su grandinės pertraukikliu, kad aptikus nenormalumą veiktų nedelsiant, nereikalaujant jokių tarpinių sistemų. Jei nėra grandinės pertraukiklio, gali kilti gaisro, dūmų, įrangos sugadinimo ir elektros smūgio pavojus.

Privalumas

Patikimumas ir našumas

Turto ir personalo sauga

Lengva naudoti

Lengva montuoti

Funkcija

AC Load Breaker Switch yra rankinis arba elektrinis kelių polių apkrovos jungiklis.

Jie jungiasi ir atjungiami apkrovos sąlygomis ir užtikrina saugią izoliaciją.

Kintamosios srovės apkrovos pertraukiklio jungiklis skirtas ekstremalioms reikmėms iki 690 VAC – AC 23.

Izoliacijos tarpas nuosekliai sujungtas su vakuuminio lanko gesinimo kamera. Didesnės dinaminio ir šiluminio stabilumo srovės bei tarpusavyje susijusios programos užtikrina veiklos tęstinumą. Šynos ir apkrovos jungiklis yra visiškai izoliuoti kūginiais fiksuotais kontaktais, izoliaciniais gaubtais ir vožtuvais. Vakuuminiai grandinės pertraukikliai, įžeminimo jungikliai, vožtuvai ir spintelių durys yra sujungtos su „penkiomis prevencijos priemonėmis“, kad būtų išvengta netinkamo veikimo. Spyruoklinis energijos kaupimo mechanizmas gali būti nepriklausomai valdomas rankiniu arba elektriniu būdu, pasiekiamas nuotolinio valdymo pultas. CO veikimo maitinimo šaltinis gali būti kintamosios arba nuolatinės srovės maitinimo šaltinis. Rankinis valdymas paprastai yra dešinėje jungiklio pusėje, tačiau jį galima pakeisti į kairę arba į priekį, atsižvelgiant į vartotojo reikalavimus.

Todėl pagrindinė kintamosios srovės apkrovos pertraukiklio funkcija yra tokia pati kaip ir saugiklio, tačiau skirtingai nei saugiklio, grandinės pertraukiklio veikimas nepažeidžia saugiklio ir gali būti vėliau nustatytas iš naujo. Pavyzdžiui, grandinės pertraukikliai gali veikti naudodami energijos kaupimą, kurį suteikia paprasti mechaniniai įtaisai, tokie kaip spyruoklės, arba gali naudoti pačios perkrovos srovės šiluminį ar magnetinį poveikį, kad atjungtų vidines elektros jungtis.

Rinkoje yra įvairių tipų grandinės pertraukiklių, o jų charakteristikos skiriasi priklausomai nuo įtampos, įrengimo, išorinės konstrukcijos, vietos ir jungiklių mechanizmų, tinkamų konkrečioms reikmėms.

Kaip pasirinkti grandinės pertraukiklį?

Renkantis grandinės pertraukiklį, reikia atsižvelgti į daugelį veiksnių.

Pirma, pagrindinės naudojamos įrangos elektrinės charakteristikos, tokios kaip:

Ar tai naudoja kintamąją ar nuolatinę srovę.

Įtampos lemiamas veiksnys yra didžiausia įtampa, kuri gali būti taikoma tarp bet kurių dviejų grandinės laidininkų.

Paleidimo įtaiso apsaugos įrangos trumpojo jungimo srovės lygis.

Kiti veiksniai apima aplinkos, kurioje įranga veikia, tipą, pvz., aplinkos temperatūrą. Tai turės įtakos jungiamosios dėžutės arba apsauginio įtaiso tipui, reikalingam grandinės pertraukikliui apsaugoti nuo tokių veiksnių kaip drėgmė, temperatūra ir dulkės.

Yra įvairių tipų kintamosios srovės apkrovos pertraukiklių jungiklių, vienas iš pagrindinių skirtumų yra dielektrinių medžiagų (nedielektrinių medžiagų vakuuminėje aplinkoje) naudojimas bet kokiam iškrovimui slopinti. Šios dielektrinės medžiagos apima orą, vakuumą, alyvą arba sieros heksafluorido (SF6) dujas. Kiekvienas grandinės pertraukiklio tipas tinka tam tikroms reikmėms:

Oras žemo slėgio darbams

Vakuumas naudojamas aukšto slėgio įrenginiuose

Alyva naudojama vidutinio ir aukšto slėgio darbams

SF6 dujos yra plačiausiai naudojamos ir plačiausiai naudojamos daugelyje vidutinės ir aukštos įtampos įrenginių, nes turi šias charakteristikas:

Didelis dielektrinis stiprumas

Šiluminis stabilumas ir laidumas

Didelis tankis (apie penkis kartus didesnis už orą)

inercija

Netoksiškas

Gali greitai susijungti, kai sustoja kibirkšties šaltinis

Grandinės pertraukiklio pasirinkimo veiksmai apima apkrovos tipo nustatymą. Pagrindinis veiksnys yra tai, ar apkrova yra statinė, ar dinaminė:

Jei apkrova yra statinė, net esant pilnai galiai, jos srovės suvartojimas neviršys vardinės srovės.

Jei apkrova yra dinamiška, paleidimo metu įrenginio sunaudota srovė gali būti didesnė už vardinę srovę.

Statinės apkrovos paprastai reiškia šildytuvus, o dinaminės apkrovos paprastai reiškia variklius arba transformatorius.
